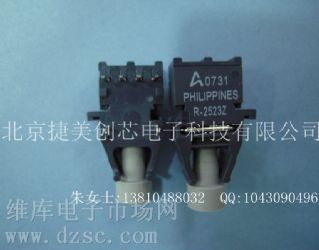

HFBR-1523Z  HFBR-2523Z 产品描述

40 kBd 低电流/延伸距离链路发射器、横向封装、1x4、符合 RoHS 标准

符合RoHS标准
。低成本的光纤组件
。增强的数字链接：DC-5兆位
。扩展距离可达120米，在40大骨节病的链接
。低电流链接：6 mA峰值电源电流
。水平和垂直安装
。联锁功能
。高抗干扰性
。易connectoring：单面，双面，和闩锁
连接器
。阻燃
。变送器采用660 nm的红色LED灯，方便
能见度
。兼容标准TTL电路
应用
。的闪电/电压减少
瞬态敏感度
。电机控制器触发
。数据通信和局域网
。规范系统的电磁兼容性（EMC）：FCC，VDE，CSA，等。
。暴风雨安全的数据处理设备
。在测试和测量仪器隔离
。无错信令工业和制造业
设备
。汽车通讯
和控制网络
。抗噪通信
在音频和视频设备
描述
多功能连接系列是一个完整的家庭光纤
光纤连接组件的应用程序需要一个低成本的解决方案。 HFBR-0500Z系列包括发射器，
接收器，连接器
和指定的电缆
简单的设计。这一系列的组件
是理想的
电压的绝缘隔离/解决问题，
EMI / RFI抗扰性，数据的安全性。光纤链路
设计被简化
的逻辑兼容
接收器
和完整specifi - 阳离子为每个组件。关键光学和电气参数链接的HFBR-0500Z家族的配置，充分保证
0亱70亱C.
各种各样的包配置
连接器为设计人员提供了许多机械解决方案，以满足应用的要求。发射机和接收机组件
已经被设计为使用高容量/低成本的装配过程，如自动插入
和波焊。
变送器包括一个660 nm的LED。接收器
包括单片直流耦合的，数字IC接收器
集电极开路输出晶体管肖特基。一个
内部上拉电阻可
中使用的
HFBR-25X1Z/2Z/4Z接收器。甲盾已经集成
到接收器IC，以提供额外
本地化的抗干扰能力。
已优化的内部光学器件
用于与1毫米直径的塑料光纤。多功能连接规格包括所有的连接器接口的损失。因此，常见的链路应用光学计算进行了简化。
低成本光纤元件

增强型数字链路：DC-5 MBd

40 kBd 时链路传输距离延长达 120 米

低电流链路：6mA 电源峰值电流

横向和纵向安装

互锁功能

噪声抗扰度高

易接式单工、双工和锁定连接器

阻燃

发射器内含便于观察的 660nm 红色 LED

兼容标准 TTL 电路 北京捷美创芯电子科技有限公司是中国最著名最大的电子元器件分销商.捷美创芯创建于2000年,经过近十年的发展,已成为中国最大的IC产品零售服务商。
