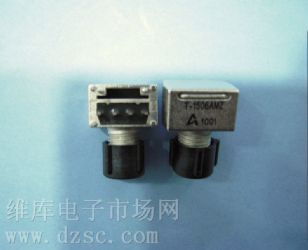

1MBd 600nm 高性能链路发射器、垂直封装

HFBR-0500Z 1 MBd的多功能链接：
此套件包含：HFBR-1524Z发送的，HFBR-2524Z接收的，
抛光工具包，3种样式的塑料连接器，隔墙馈通，5米，直径1毫米的塑料电缆研磨膜和砂纸，HFBR-0500Z数据表。
应用文献资料
应用笔记1035（多功能链接）
VALOXR是通用电气公司的注册商标。
包装和处理信息
紧凑型多功能连接包
一种阻燃VALOXR UL 94 V-0级的材料（UL文件＃E121562）制成的，并使用相同的焊垫布局为标准，8的引脚
双列直插式封装。垂直和水平安装零件。这些低调的多功能
链接包
可以堆叠，而且是封闭防尘密封。微动的单纯，单纯闭锁，半双工和全双工闭锁连接器，提供单工或双工电缆。
包装定位
垂直和水平的性能和引脚
包是相同的。为了提供额外的
垂直多用途连接的附件支持
壳体，设计者到在封装底部的安装孔中的印刷电路板通过使用自攻螺钉的选项。对于大多数的应用，这是没有必要的。
包装外壳颜色
多功能的的链接元件和单工连接器的颜色编码，以消除混乱建立连接时，。
接收器是蓝色和发射器
是灰色的，除外的的HFBR-15X3Z发射机，这是黑色。
HFBR-0500Z系列型号指南
HFBR X5XXZ
1 =发送器
2 =接收Z =符合RoHS标准
5 = 600 nm光发射机和
接收器产品1 = 5 MBd的高性能链接
2 = 1 MB
D高的性能链接
3 = 40 KB
D低电流/扩展长距离的通信链路
2 =卧式包装4 = 1 MBd的标准链接
3 =纵包= 155 MBd的接收器
7 = 155 MB
ð变送器
8 = 10 MB
D高的性能链接
3
处理
多功能连接组件是自动插入。何时
波峰焊进行与多功能连接组件，
光纤端口的插头应该留在港口，以防止污染。不要使用回流焊工艺（即红外回流焊或气相回流）。推荐使用非卤化水溶性助焊剂（即0％氯化物），不松香助焊剂，
使用多功能连接组件。
多功能连接成分是水分敏感的设备，并在潮湿密封袋运。如果
组件在空气中暴露一段较长的时间，他们可能需要的烘烤工序之前的焊接
的过程。对航运管的详细信息，请参阅的特殊标签。
推荐使用的化学品清洁/除油
醇：甲基，异丙基，异丁基。脂肪族化合物：己烷，庚烷。其他：肥皂溶液，石脑油。
不要使用部分卤化烃类，如1,1.1三氯乙烷，酮类如甲乙酮，丙酮，氯仿，乙酸乙酯，二氯甲烷，苯酚，二氯甲烷，或N-methylpyrolldone的。此外，Avago Technologies（安华高科技）不建议使用，使用的清洁剂
卤化烃，因为其潜在的环境危害。
机械尺寸
水平模块垂直模块
（0.025）DIA.5.08（0.200）3.81（0.150）MAX.3.56（0.140）最小。
2.03
（0.080）
10.16
（0.400）
5.08
（0.200）
6.86
（0.27）
18.80
（0.740）
18.29
（0.720）
4
多功能连接印刷电路板布局尺寸
水平模块垂直模块
互锁（堆叠）组件（参见图1）
卧式包可能会堆叠针朝上放置单位。最初从事跨
锁定机构，通过滑动的L形托架主体从上述成L槽体下部包。使用一个直边，如尺子，把所有的堆栈单元成均匀排列。这种技术
防止
可能造成的危害，可能会出现手指和手部的装配封装引脚。堆叠水平
如有必要，可以解除包。重复堆垛和卸垛
导致没有损坏个别单位。
堆叠垂直的包，抱一个单位，每手所面临的引脚和光口底部。滑动的L形托架单元成L时隙单元。用于水平包对准直边是不需要的。
堆叠水平模块

• 低成本光纤组件
• 直流到 5MBd 增强数字链路
• 40kBd 时延伸链路传输距离到 120米
• 低电流链路：6mA 尖锋电流
• 水平和垂直安装
• 互锁功能
• 高噪声抗扰度
• 单工、双工和锁定连接器简易连接
• 防燃
• 发射器集成 660nm 红光 LED 带来简单可视性
• 兼容标准 TTL 电路
