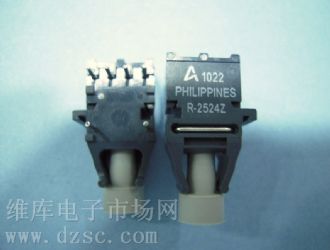

T-1524Z    R-2524Z   产品描述

1MBd 650nm 标准链路发射器、水平封装

低成本光纤组件

直流到 5MBd 增强数字链路

40kBd 时延伸链路传输距离到 120 米

低电流链路：6mA 尖锋电流

水平和垂直安装

互锁功能

高噪声抗扰度

单工、双工和锁定连接器简易连接

防燃

发射器集成 660nm 红光 LED 带来简单可视性

兼容标准 TTL 电路

T-1527Z   R-2526Z  产品特点

155MBd 600nm 发射器、水平封装

125MBd Versatile Link HFBR-0507 系列为超过 100 米 125MBd 数据传输的最高性价比光纤方案，数据链路包含 650nm LED 发射器 HFBR-15x7 和 PIN 预放接收器 HFBR-25x6，可搭配低成本塑料或石英光纤。1mm 直径塑料光纤为 25 米距离以内提供最低成本的方案。只需增加些许成本，石英光纤的更低衰减使数据传输可以达到更长距离，这些组件以更具竞争力的成本应用在高速数据链路上，不会受到铜线方案常见问题的影响。

HFBR-15x7 发射器设计上采用低成本塑料封装高功率 650nm LED，可以高效率将功率耦合到 1mm 直径 POF 塑料光纤和 200µm HCS 硬包层石英光纤。通过建议的驱动电流，LED 可以在 1 到 125MBd 速度工作，HFBR-25x6 为包含 PIN 光二极管和内部跨阻放大器的高带宽模拟接收器，通过 125MBd 工作建议应用电路，完整数据链路的性能采用 POF 塑料光纤时为 0 到 25米，200µm HCS 光纤则为 0 到 100 米，其他各种广泛的数字化电路可以结合 HFBR-0507 系列进行更高或更低数据率的性能和成本优化。

1 到 125MBd 信号率数据传输，距离 100 米

兼容低成本容易终端塑料光纤和大内核石英光纤

高电压隔离

提供发射器和接收器应用电路图以及建议电路板布局

单通道或双工链路互锁功能，垂直或水平配置
