长沙市户外10KV高压隔离开关

  • 长沙市户外10KV高压隔离开关
  • 型号/规格:GW9-12
  • 品牌/商标:南业电力
  • 产品咨询热线:15829333876
产品属性

概述
隔离开关:
是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”,无灭弧功能的开关器件。隔离开关在分位置时,触头间有符合规定要求的绝缘距离和明显的断开标志;在合位置时,能承载正常回路条件下的电流及在规定时间内异常条件(例如短路)下的电流的开关设备。一般用作高压隔离开关,即额定电压在1kV以上的隔离开关,它本身的工作原理及结构比较简单,但是由于使用量大,工作可靠性要求高,对变电所、电厂的设计、建立和安全运行的影响均较大。隔离开关的主要特点是无灭弧能力,只能在没有负荷电流的情况下分、合电路。词条介绍了隔离开关的功能、特点、类型、应用、防误改进、维护、常见问题等。

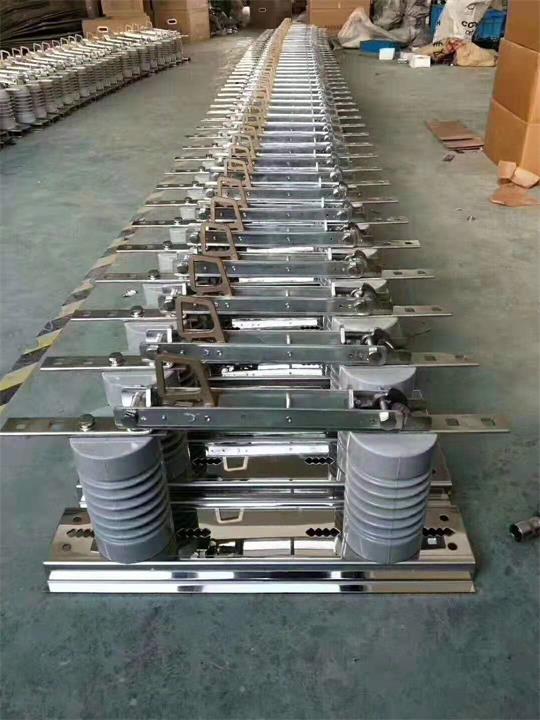

长沙市户外10KV高压隔离开关




一、使用环境条件


海拔高度不超过1000m;
周围空气温度:上限+40℃,下限-30℃;
相对湿度:日平均值不大于95%,月平均值不大于90%;
地震烈度不超过8度;
没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动场所。
二、功能
1、分闸后,建立可靠的绝缘间隙,将需要检修的设备或线路与电源用一个明显断开点隔开,以保证检修人员和设备的安全 。
2、根据运行需要,换接线路。
3、可用来分、合线路中的小电流,如套管、母线、连接头、短电缆的充电电流,开关均压电容的电容电流,双母线换接时的环流以及电压互感器的励磁电流等。
4、根据不同结构类型的具体情况,可用来分、合一定容量变压器的空载励磁电流。
隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。

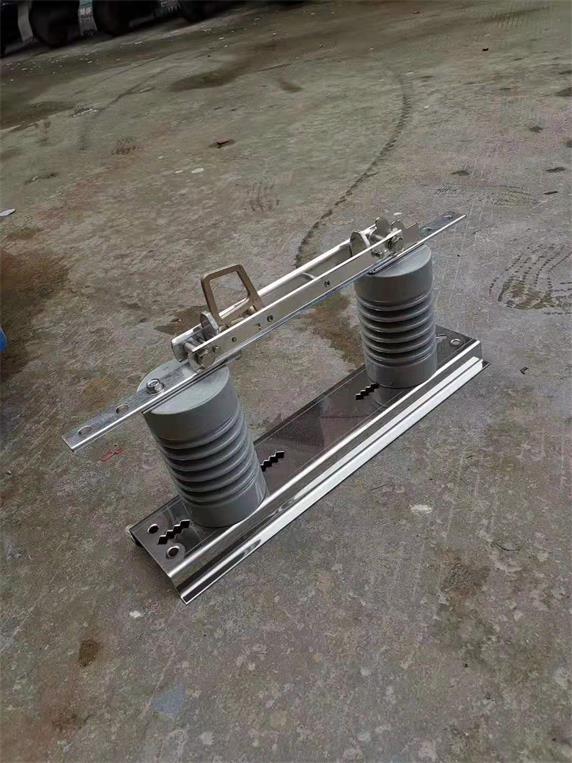

长沙市户外10KV高压隔离开关




三、主要功能:不带负荷分断和接通线路。
1.用于隔离电源,将高压检修设备与带电设备断开,使其间有一明显可看见的断开点。
2.隔离开关与断路器配合,按系统运行方式的需要进行倒闸操作,以改变系统运行接线方式。
3.用以接通或断开小电流电路。
一般在断路器前后二面各安装一组隔离开关,目的均是要将断路器与电源隔离,形成明显断开点;因为原来的断路器采用的是油断路器,油断路器需要经常检修,故二侧就要有明显断开点,以利于检修;一般情况下,出线柜是从上面母线通过开关柜向下供电,在断路器前面需要一组隔离开关是要与电源隔离,但有时,断路器的后面也有来电的可能,如通过其它环路的反送,电容器等装置的反送,故断路器的后面也需要一组隔离开关。
