武汉市新型10KV隔离开关HGW9

  • 武汉市新型10KV隔离开关HGW9
  • 型号/规格:GW9-12
  • 品牌/商标:南业电力
  • 产品咨询热线:15829333876
产品属性


一、10KV高压隔离开关HGW9-10/630用途
      户外高压隔离开关是单相交流50Hz高压开关设备,用于额定电压为10kV电力系统中,作为有电压无负荷的情况下接通或隔离电源之用,本隔离开关用绝缘钩棒进行操作。






二、概述


新型高压隔离开关HGW9-10/630户外隔离刀闸是单极结构的高压开关设备,在户外10~15KV的线路网络中有电压无负载情况下,分、合电路之用。设有固定拉钩和自锁装置,灵活可靠,采用绝缘勾棒操作。其中防污型的隔离开关可满足重污秽地区用户的要求,并可以有效地解决隔离开关在运行中出现的污闪问题。


       GW9-10型户外高压隔离开关是单相会谈50Hz高压开关设施,用于额定电流10KV的电力制度中,作为有电压无荷载的状况下接通或者隔绝电源其间。本隔离开关用绝缘棒钢开展操作。
      它们皆由底坐、支柱绝缘子、导电部分和机关部分合成。引用闸刀式结构分从事 闸达到堵截和闭合电路。每相闸刀由两片导电刀片合成,刀片两侧外装有压缩弹簧,调解弹簧的高度可以得到开关闸刀所需求的接触压力,开关分合闸时用绝缘操作机关可以开展合闸运动,闸刀有自锁安装。

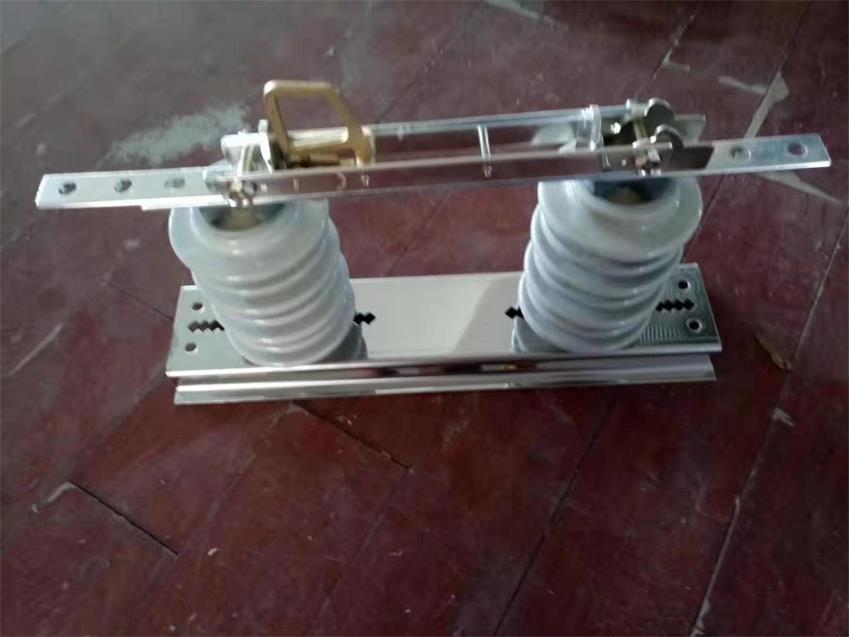

武汉市新型10KV隔离开关HGW9


三、使用条件:
a、海拔高度不超过1000米;
b、周围空气温度:上限+40℃,下限一般地区-30℃高寒地区-40℃;
c、风压不超过700Pa(相当于风速34m/s);
d、地震烈度不超过8度;
e、无频繁剧烈震动场所;
f、普通型安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸气、化学性沉积、盐雾、灰尘及其它爆炸性、侵蚀性物质。防污型适用于重污秽地区,但不应有引起火灾及爆炸物质。

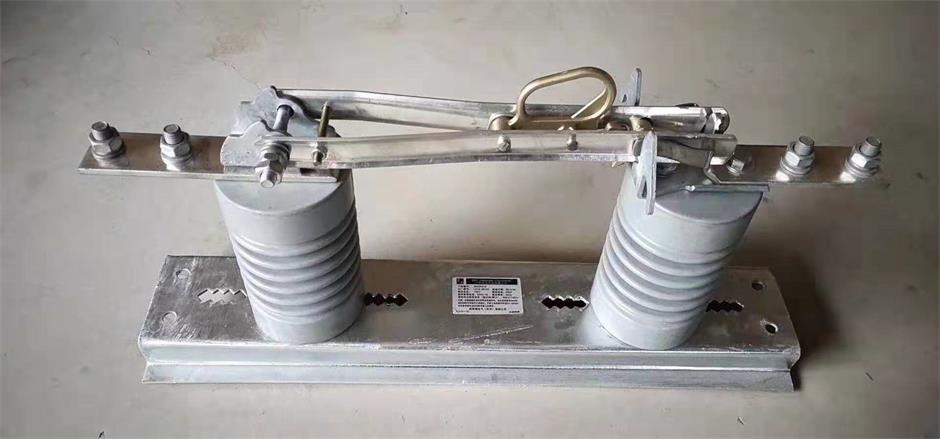

武汉市新型10KV隔离开关HGW9



  四、结构
     10kv隔离开关为单相式结构,每相由底架、支柱绝缘体、闸刀、触头等部分组成。闸刀侧面有调节接触压力的螺丝和压紧用的弹簧,上端装有固定拉扣和其相连的自锁装置,供绝缘钩棒进行分合闸之用。
本系列产品在结构上与未改进的产品比较具有接触面积大、接触电阻低、导电性能好、机械强度高等优点。
四、隔离开关HGW9-10/630安装
     10kv隔离开关一般采用倒装方式,也可以垂直或倾斜安装(动触头在下方),用M12D的螺栓将底架固定在横担上合适的位置,应方便在地面上用令克棒钩拉及合上闸刀,并确保操作时底架不会松动。进线应接到静触头侧,出线应接到动触头侧,三相开关之间应保持适当的距离,以免短路。
