兰州市10KV高压补偿柜

  • 兰州市10KV高压补偿柜
  • 型号/规格:兰州市10KV高压补偿柜
  • 品牌/商标:南业电力
  • 产品咨询热线:15829333876
产品属性

 概述
ZRTBB 型高压无功自动补偿成套装置由若干组 TBB 型自动补偿柜组成。 每组自动补偿柜内含真空接触器(断路器)、放电 线圈、电流互感器、抗涌流或谐 波的干式空芯(或干式铁芯)电抗器、电容器及相应控制、保护器件.一般为组 装在一个柜体内的一体化装置。专门为冶金、钢铁、机械、水泥、交通、化工等 行业 6kV、10kV 系统负荷变化较大场所设计制造的。
本成套装置可以是一组自动补偿柜和一个控制器,单独成套,也可以是二 至六组共用一个控制器,由内部母排连接后组成一套。

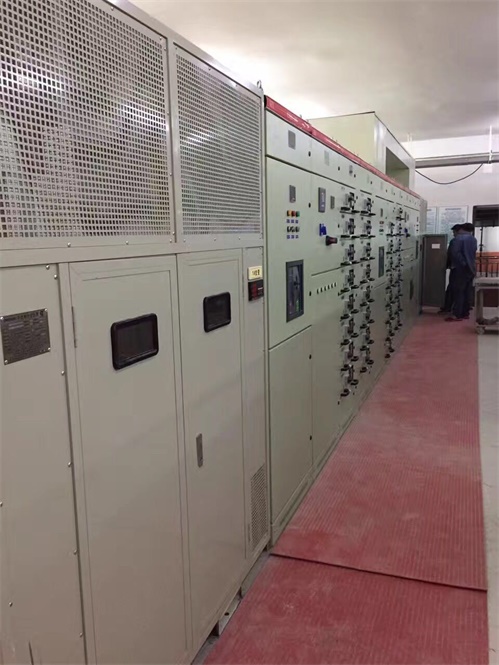

兰州市10KV高压补偿柜


主要技术参数
额定电压:10(6)kV
额定频率:50Hz
额定容量:100-10000kVar
中性点接线方式:非有效接地或中性点绝缘。


使用条件:
◆安装地点:户内/户外
◆环境温度:-20℃~+40℃
◆相对湿度:≤90%(25℃)
◆海拔高度:≤1000米
安装场所应无剧烈机械振动、应无有害气体及蒸汽、应无导电性或爆炸性尘埃

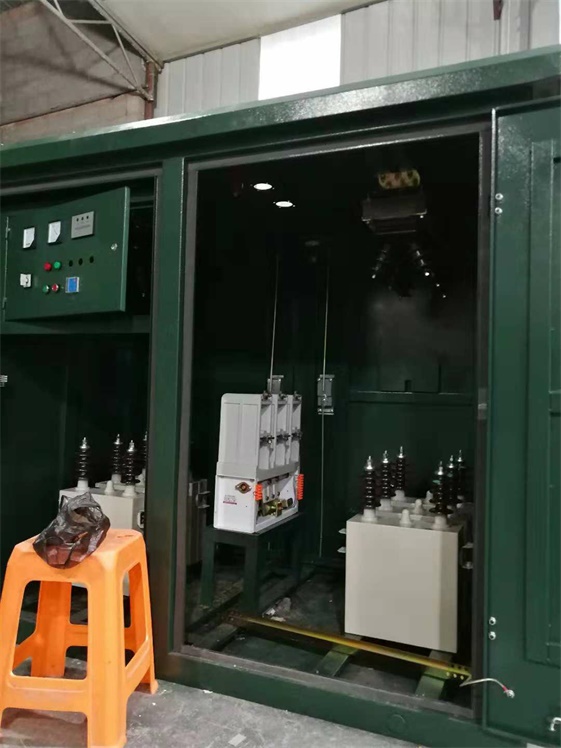

兰州市10KV高压补偿柜


工作方式及特点
1.装置主要有高压并联电容器组、电抗器、电容器投切开关真空接触器、电流互感器、氧化锌避雷器、无功补偿控制器,微机保护单元等组成。
2.装置采用先进的数码分组方式,对不同容量的电容器进行二进制编码,通过自动寻优组合,能以最少的电容器组数和最少的高压真空开关实现最多级数的调容,不至于引起成本的大幅度提高,具有很好的性能价格比。也可根据用户的要求进行均分配置,逐级投切。
3.喷逐式熔断器与电容器串联,当电容器内部有部分串联段(50%—70%)击穿时,熔断器动作,将该台故障电容器迅速从电容器组切除,有效防止故障扩大。
4.放电线圈并联在电容回路,当电容器组从电源退出运行后,能使电容器上的剩余电压在五秒内自额定电压峰值降至50v以下
5.串联电抗器串联在电容器回路中,以限制投切电容器组中的高次谐波,降低合闸涌流,串联电抗器的电抗率仅对于限制涌流的取0.1%—1%,对于限制五次以上的谐波,选用4.5%—6%,对于抑制三次以上谐波,选用12%—13%
6.结构设计合理,热、动稳定性好,柜式的带电显示装置主要用于显示装置的带电状态,并有程序锁、观察窗,具有强制闭锁功能;室外装置有围栏,确保运行和维护人员安全。
7.对于装置的外形尺寸、颜色及进线方式,可根据用户要求进行设计
8.采用ZRWKG型高压无功补偿控制器自动控制电容器的投切,自动化程度高,测量、显示、控制、通信功能齐全,可根据无功功率投切电容器组,自动补偿负荷无功功率,无需人工干预,功率因数在0.95以上,在外部故障或停电自动退出,送电后自动回复运行
9.采用ZRDRQBH微机保护单元对装置进行保护,具有两相电流差动保护和开口三角保护功能,每组电容器故障时微机保护单元切除并闭锁该组电容器,其他电容器组正常运行
10.装置允许在工频1.1倍额定电压下长期运行
11.装置允许在由于过电压和高次谐波造成的有效值1.3倍额定电流的稳态过电流下连续运行
