呼和浩特TBB-12高压补偿柜

  • 呼和浩特TBB-12高压补偿柜
  • 型号/规格:TBB-12
  • 品牌/商标:南业电力
  • 产品咨询热线:15829333876
产品属性

使用环境条件
1)  安装地点:户内/户外。
2)  海拨高度:1500m 及以下(高海拔或特殊地区根据要求订制)
3)  使用环境气温:-25℃~+45℃,月平均最大相对湿度:90%(25℃时)
4)耐地震能力:地面水平加速度 0.2g,垂直加速度 0.1g。按标准试验, 安全系数≥1.67。
5)装置适用条件超过上述要求,另行设计

电气要求

1)  主要技术参数:系统额定电压:6kV(10kV),最高电压:7.2kV(12kV),
额定频率 50HZ,短路电流:31.5kA 有效值。

2)  电气距离:①10kV 设备带电部分相间最小净距:0.125m,②6kV 设备
带电部分与相邻接地体最小净距:0.100m
呼和浩特TBB-12高压补偿柜




 结构要求

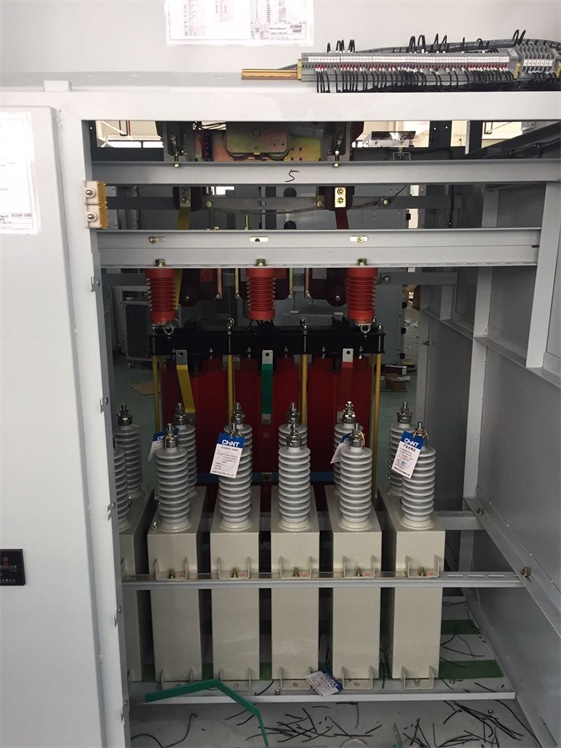

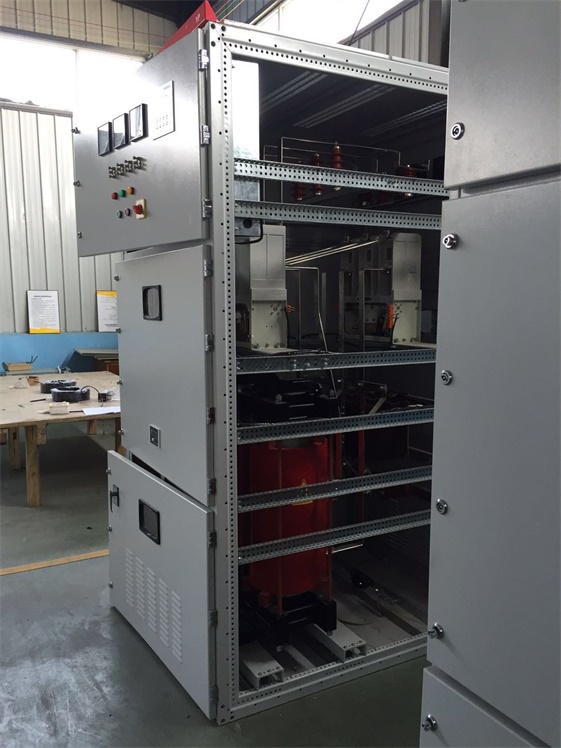

1)装置为柜式,柜内包括:真空接触器(电容器专用真空投切开关,永磁接触器)、并联电容器、熔断器、电抗器(阻尼电阻)、放电线圈、氧化锌避雷器、指示仪表、继电保护、支柱绝缘子、母线、 引线、钢构架、高压电缆头、二次电缆接线端子室及柜门、多柜门电气与机械连 锁闭锁装置等组件。柜内各元件的安全净距符合《3~110KV 高压配电装置设计 规范》GB50060-92 之要求。柜内各元件的固定、连接按国标规定执行.

2)柜与柜之间“五防”功能采用电磁锁闭锁。柜门采用全机械闭锁装置或
机械与电气双重闭锁装置。(或按招标方设计要求由我方实施)。
呼和浩特TBB-12高压补偿柜






主要功能
1)自动补偿负荷无功功率,提高负荷功率因数
2)降低网损,高效节能
3)抑制系统谐波或根据用户要求治理谐波
4)减少无功电流,节省变压器增容费
2.10 技术性能
1)电压无功综合控制
a、实现电压优先:按电压质量要求自动投切补偿柜,电压超高定值时,逐步 切除电容器组,直至电压合格为止:电压超低定值时,在保证不过补条件下逐步 投电容器组:在投电容器前先探询投后是否电压超高限,再决定是否投电容,以 免频繁动作。使母线电压始终处于规定范围。
b、无功自动补偿:根据电压优先原则,依系统实际所需无功量自动投切电容 补偿柜组,无功欠补逐步投电容器组,(根据对无功功率的测定);无功过补逐步 切电容器组。使系统始终处于不过压、少过补、欠补,无功损耗最小状态。
