南昌市RW11-12户外高压熔断器

  • 南昌市RW11-12户外高压熔断器
  • 型号/规格:RW11-12
  • 品牌/商标:南业电力
  • 产品咨询热线:15829333876
产品属性


RW11-12型户外交流高压跌落式熔断器,适用于10千伏50Hz和60Hz电力系统中作输配电线路和电力变压器的短
路保护与过负荷保护。跌落式熔断器是配电线路分支线和配电变压器常见的一种短路保护开关。它具有经济、
操作方便、适应户外环境性强等特点,被广泛应用于配电线路和配电变压器一次侧作为保护和进行设备投、切
操作之用。安装在配电线路分支上,可缩小停电范围。因其有一个明显的断开点,具有了隔离开关的功能,给
检修线路和设备创造了一个安全作业环境,增加了检修人员的安全性。带拉负荷的跌落式熔断器,还配有弹性辅
助触头和灭弧罩,用以分合额定负荷电流。

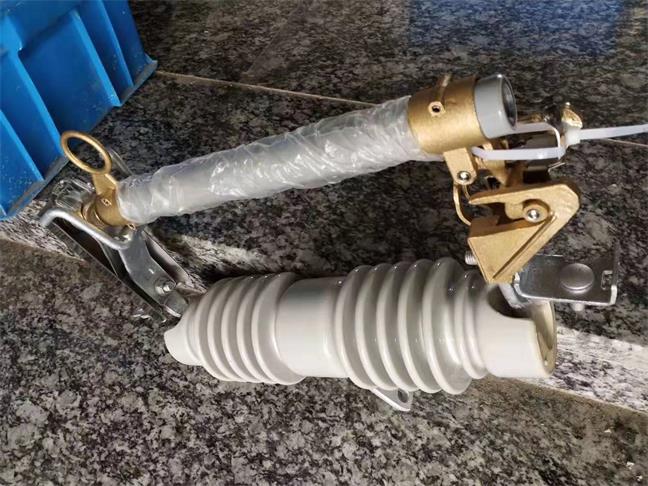

南昌市RW11-12户外高压熔断器






适用范围
1. 产品使用的环境条件:
(1) 环境温度不高于+40℃,不低于-40℃;
(2) 海拔高度不超过1000m;
(3) 风速不大于35m/s;
(4) 地震烈度不超过8级。
2. 产品不适用于下述场所:
(1) 有燃烧或爆炸危险场所;
(2) 有剧烈震动或冲击场所;
(3) 有导电、化学气体作用及严重污秽地区。

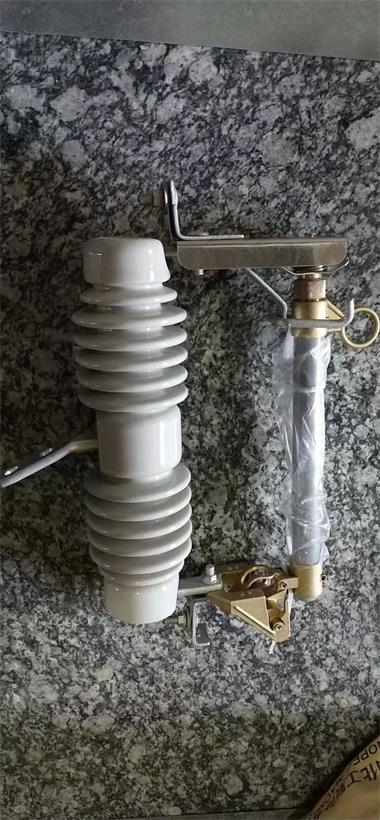

南昌市RW11-12户外高压熔断器
结构及动作原理
跌落式RW11-12高压熔断器由瓷绝缘子,上、下静触头和熔丝管三部分组成,静触头安装在绝缘子上下两端,
安装板固定在绝缘子中间。熔丝管为复合材料,它不但具有较好的开断能力,且保证有较高的机械强度。
南昌市RW11-12户外高压熔断器




产品借助安装板固定在安装架上。熔断器运行时串联在电力系统中,在正常工作时,带钮扣的熔丝装在熔丝管
的上触头被采用装有释压片的释压帽压紧,熔丝尾线通过熔丝管拉出,将弹出板扭反压近喷口,与下触头联接,
在弹出板扭力的作用下熔丝一直处于接紧状态,并锁紧活动关节。在熔断器处在合闸位置时,由于上静触头向
下和弹片的向外推力,使整个熔断器的接触更为可靠。当电力系统发生故障时,故障电流将熔丝迅速熔断,
在熔管内产生电弧,熔丝管在电弧的作用下产生大量气体,当气体超过予定的压力值时,释压片即钮扣头打
开,减轻了熔丝管内的压力,在电流过零时产生强烈的去游离作用使电弧熄灭。而当气体未超过予定的压力值
时,释压片不动作,电流过零时产生的强烈去游离气体从下喷口喷出,弹出板迅速将熔丝尾线拉出,使电弧熄
灭。熔丝熔断后,活动关节释放,熔丝管在上静触头、下弹片的压力下、加上本身自重的作用迅速跌落,将电
路切断,形成明显的分断间隙。
