郑州市户外高压熔断器HRW12

  • 郑州市户外高压熔断器HRW12
  • 型号/规格:RW11-12
  • 品牌/商标:南业电力
  • 产品咨询热线:15829333876
产品属性


一、概述
跌落式熔断器是配电线路分支线和配电变压器*常用的一种短路保护开关。它具有经济、操作方便,适应户外环境性等特点,被广泛用于配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。安装在配电线路分支线上,可缩小停电范围。因其有一个明显的断开点,还配有弹性辅助触头和灭弧罩,用以分合额定负荷电流。

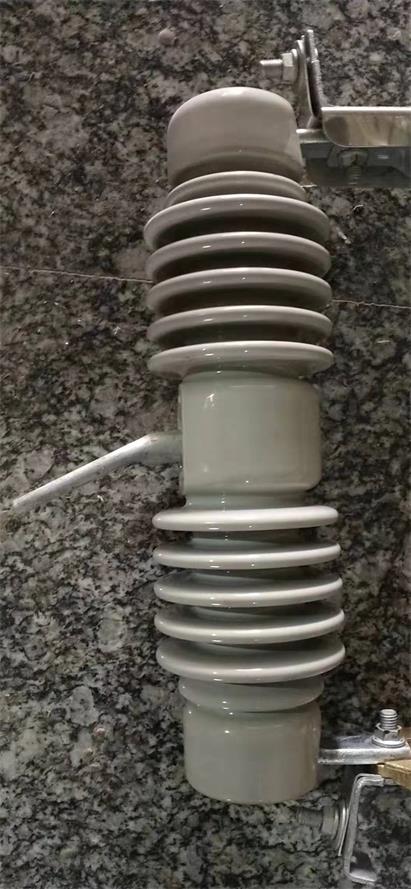

郑州市户外高压熔断器HRW12




二、用途及执行标准本产品使用于10-35KV配电线路分支线和配电变压器一次侧,用于过载和短路保护,分合额定负荷电流。本产品型号按JB/T8321《交流高压熔断器型号编织方法》的规定进行编制,产品参数按GB15166.3《交流高压熔断器喷射式熔断器》标准执行,对该标准中示明确定义的重要参数用配置方式,按JB/DQ2139-1986《10-35KV户外交流高压跌落式熔断器暂行技术条件》的要求修正执行。

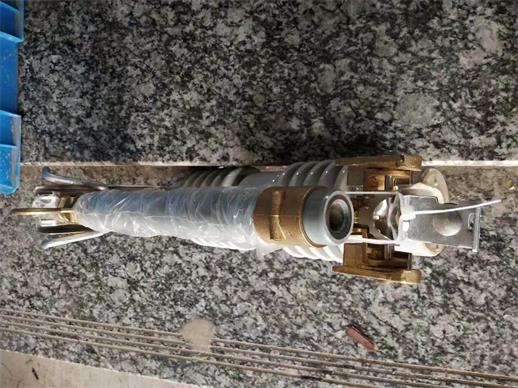

郑州市户外高压熔断器HRW12
三、1.使用条件
(1)环境温度不高于 40℃,不低于-40℃;
(2)海拔高度不超过1000m; (3)风速不大于35m/s;
(4)地震烈度不超过8级。
2.产品不适用于下述场所:
(1)有燃烧或爆炸危险场所;
(2)有剧烈震动或冲击场所;
(3)有导电、化学气体作用及严重污秽地区。
郑州市户外高压熔断器HRW12




四、跌落式熔断器的安装:
(1) 安装时应将熔体拉紧(使熔体大约受到24.5N左右的拉力),否则容易引起触头发热。
(2) 熔断器安装在横担(构架)上应牢固可靠,不能有任何的晃动或摇晃现象。
(3) 熔管应有向下25°±2°的倾角,以利熔体熔断时熔管能依靠自身重量迅速跌落。
(4) 熔断器应安装在离地面垂直距离不小于4m的横担(构架)上,若安装在配电变压器上方,应与配变的最外轮廓边界保持0.5m以上的水平距离,以防万一熔管掉落引发其他事故。
(5) 熔管的长度应调整适中,要求合闸后鸭嘴舌头能扣住触头长度的三分之二以上,以免在运行中发生自行跌落的误动作,熔管亦不可顶死鸭嘴,以防止熔体熔断后熔管不能及时跌落。
(6) 所使用的熔体必须是正规厂家的标准产品,并具有一定的机械强度,一般要求熔体最少能承受147N以上的拉力。
(7) 10kV跌落式熔断器安装在户外,要求相间距离大于70cm。
