济南市10KV跌落式熔断器

  • 济南市10KV跌落式熔断器
  • 型号/规格:RW11-12
  • 品牌/商标:南业电力
  • 产品咨询热线:15829333876
产品属性


结构简介

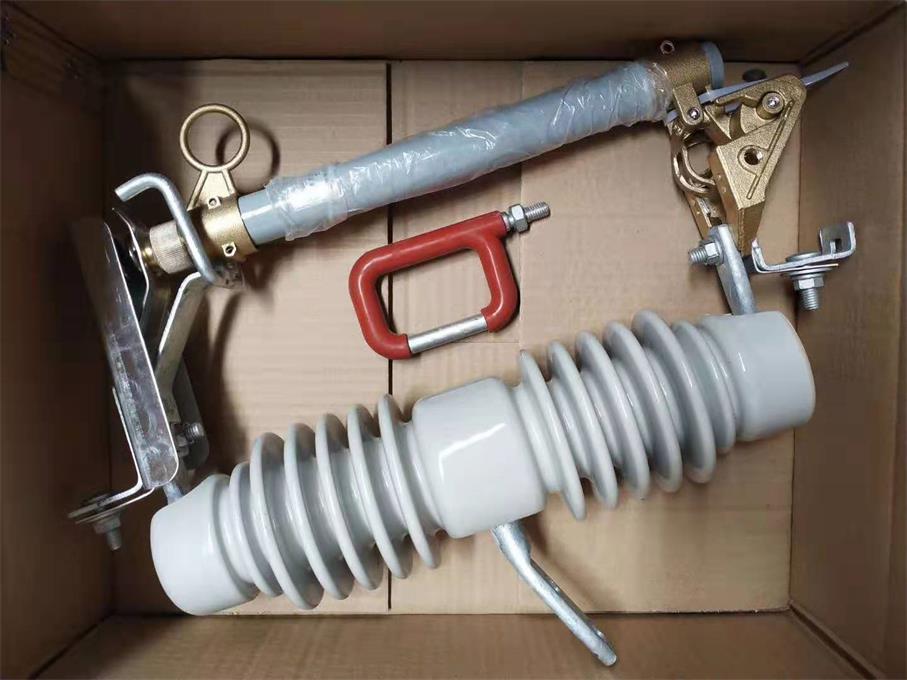

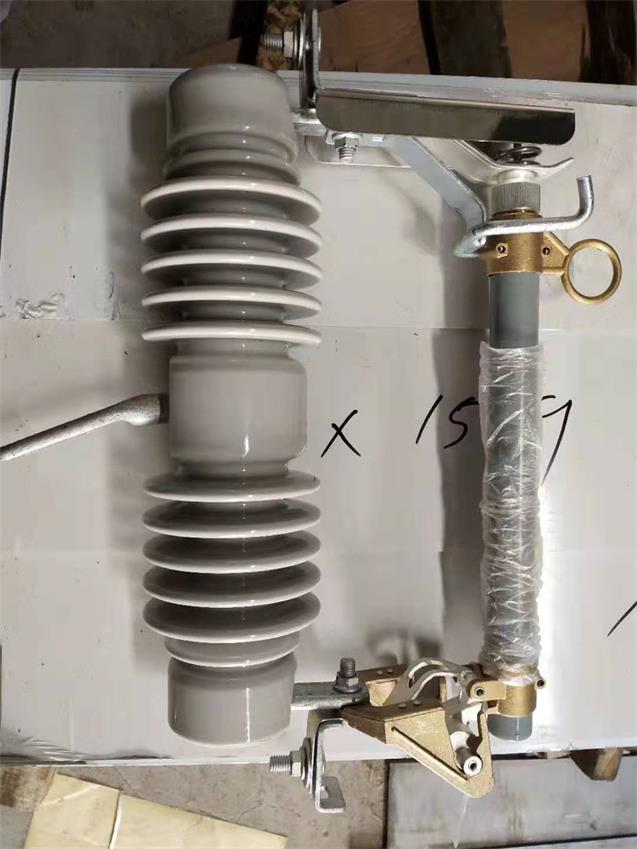

RW11-12/100跌落式熔断器由绝缘支架和熔丝管两大部分组成,静触头安装在绝缘支架的两端,动触头安装在熔丝管的两端,熔丝管由内层的消弧管和外层环氧玻璃管组成。拉负荷跌落式熔断器增加弹性辅助头及灭弧罩,用以分、合负荷电流。跌落式熔断器在正常运行时,熔丝管借助熔丝张紧
后形成闭合位置。当系统发生故障时,故障电流使熔丝迅速熔断,并形成电弧,消弧管受电弧灼热,分解出大量的气体,使管内形成很高压力,并沿管道形成纵吹,电弧被迅速拉长而熄灭。熔丝熔断后,下部动触头失去张力而下翻,锁紧机构释放熔丝管,熔丝管跌落,形成明显的开断位置。当需要要拉负荷时,用绝缘杆拉开动触头,此时主动、静助触头仍然接触,继续用绝缘杆拉动触头,辅助触头也分离,在辅助触头之间产生电弧,电弧在灭弧罩狭缝中被拉长,同时灭弧罩产生气体,在电流过零时,将电弧熄灭。
济南市10KV跌落式熔断器




跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种短路保护开关,它具有经济、操作方便、适应户外环境性强等特点,被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。

它安装在10kV配电线路分支线上,可缩小停电范围,因其有一个高压跌落式熔断器明显的断开点,具备了隔离开关的功能,给检修段线路和设备创造了一个安全作业环境,增加了检修人员的安全感。安装在配电变压器上,可以作为配电变压器的主保护,所以,在10kV配电线路和配电变压器中得到了普及。




使用条件
1、环境温度:-40℃~40℃;
2、海拔不超过1000m;
3、风速不大于35m/s;
4、地震烈度不超过8度;
济南市10KV跌落式熔断器


10KV高压跌落式熔断器RW12-10,10kV跌落式熔断器适用于环境空气无导电粉尘、无腐蚀性气体及易燃、易爆等危险性环境,年度温差变比在±40℃以内的户外场所。其选择是按照额定电压和额定电流两项参数进行,也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相匹配。熔断器具的额定电流应大于或等于熔体的额定电流。
济南市10KV跌落式熔断器

执行标准
产品性能符合GB15166.3-94国家标准和IEC282-2国际标准。
订货须知
1、产品型号、名称、额定电压、额定电流、额定开断电流;
2、环境要求(防污型、高原型);
3、特殊要求可与我司协商。
