脉宽测量电路设计原理
QooIC.com 新闻出处：电子市场 | 发布时间：2011/1/5 14:24:28
电路组成
“如图1所示是由BCD锁存／7段译码器／驱动器CD451 I、加法计数器CD4518、六反相器CD4069、数码显示管等构成的脉宽测量电路。该测量电路分辨率为10u，s，最大测量宽度为99．99ms。

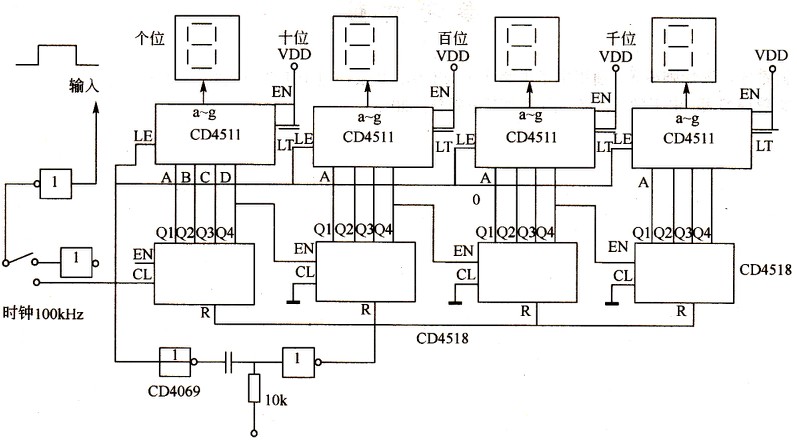

图1脉宽测量电路
工作原理
在图1中，CD4518为加法计数器，被测脉冲加到它的EN端，在CL端加上的100kHz基准信号，仅在EN〓“1”态才起作用。CD451 1起译码功能，当EN端从0→1时，CD4511的Ⅱ端首先锁定刚才的计数值，以便获得稳定的读数。然后经反相器CD4069和RC微分后给计数器复位。复位结束后（大约Ills后），开始计数。计数何时结束取决于EN端高电平的宽度，宽度越大，计数值越大。
开关K用于选择正的脉宽还是负的脉宽。拨到“1”时，测正脉冲；拨到“0”时，测负
