编码／解码电路设计原理

　　　　

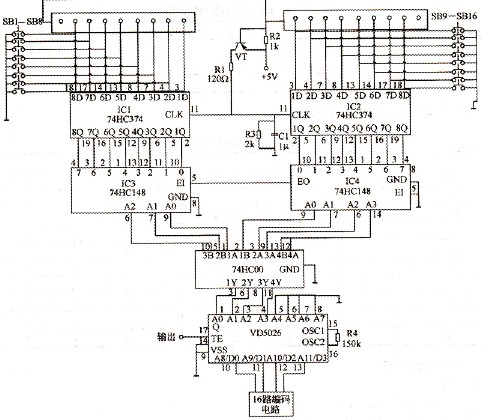

　　如图1所示是由8D触发器74HC374、8－3线优先编码器74HC148、四2输入端与非门74HC00、专用集成编码电路VD5026、专用集成解码电路VD5027以及⒋16译码器CD4514等构成的编码／解码电路。该电路常用于电子控制设备中。

　　工作原理
　　该电路主要包括16位按键输入电路、编码电路、解码输出电路以及解码电路四部分。
　　
　　（1）16位按键输入电路。由16个按键按钮和两只8D触发器74HC374构成。
　　
　　（2）编码电路。主要由两只优先编码集成电路74HC148构成。其中，IC3的8个输入端与对应IC1的低8位键的编码输入相连，IC4的8个输入端与对应IC2的高8位键的编码输入相连，同时IC3的El端与IC4的E0端相连，作为互锁控制。
　　
　　电路开始工作后，按下任意按键按钮，当低8位键的输入电路IC3有输入时，因IC4中无输入，其Ea端为高电平，因此IC3的El端也为高电平，此时它可对输入进行编码。当高8键的输入电路IC4有输入时，其BO端为低电平，IC3的H端也为低电平，因此IC3禁止输入，IC4可以进行编码。
　　
　　（3）编码输出电路。由四2输入端与非门74HC00和编码集成电路VD5026等构成。IC3、IC4输出的三位二进制码又重新输入到74HC00中，将其组合为4位二进制码输出至编码集成电路VD5026的地址端中，可输出串行编码脉冲，此输出码中同时包括地址码和数据码。
　　

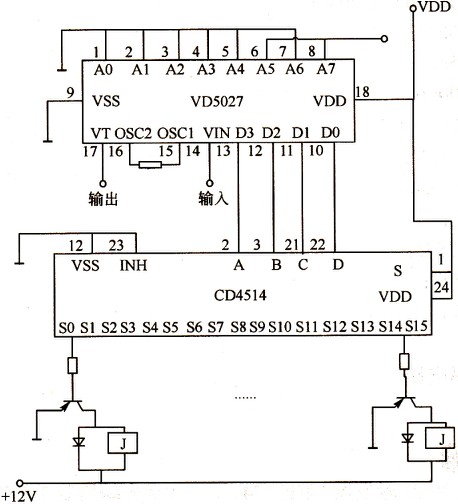

　　（4）解码电路。由4－16线译码器CD4514和解码专用电路VD5027构成。当CD5027接收到有效信号码时，其输出端DO～D3输出的数据信号加至译码器CD4514的地址输入端，并进行译码输出，当输出高电平，对应三极管导通，继电器吸合。
