音响音量控制电路设计方案
QooIC.com 新闻出处：电子市场 | 发布时间：2010/12/28 14:13:34
电路组成与功能
如图1所示是由双8路模拟开关CD4097、可预置BCD加／减计数器CD40192、8位优先编码器CD4532、单16路模拟开关CD4067、双4输入端与非门CD4012、双4输入端或非门CD4072、三3输入端与非门CD4023、可预置4位二进制加／减计数器CD40193、BCD－锁存″段译码／驱动器CD4511、双D触发器CD4013｀BCD十进制译码器CD4028以及四运算放大器LM324构成的音响音量控制电路。该电路主要应用于高级音响的前级信号处理和合成中。
工作原理
该电路主要由通道切换电路、音量控制电路以及音量显示电路三部分组成。
（1）通道切换电路。由模拟开关CD4097、优先编码器CD4532、计数器CD40192以及放大器LM324等构成。其中，CD4532的允许输出控制端EO与CD40192的置数控制端PE连接在一起。当CD4532的输入端有数据输入时，其EO端输出低电平状态传输到CD40192的PE端，这样就可以将CD4532输出的BCD码锁存住。电路开始工作后，按下按键开关SBO－SB7中的任意一个，CD4532的输入端得到一个高电平，经编码后变为BCD码，并作为CD40192
的预置数。当有脉冲加至CD401 92的加减计数端时，开始在预置数的基础上向上增加或向下减少，选择不同的通道。

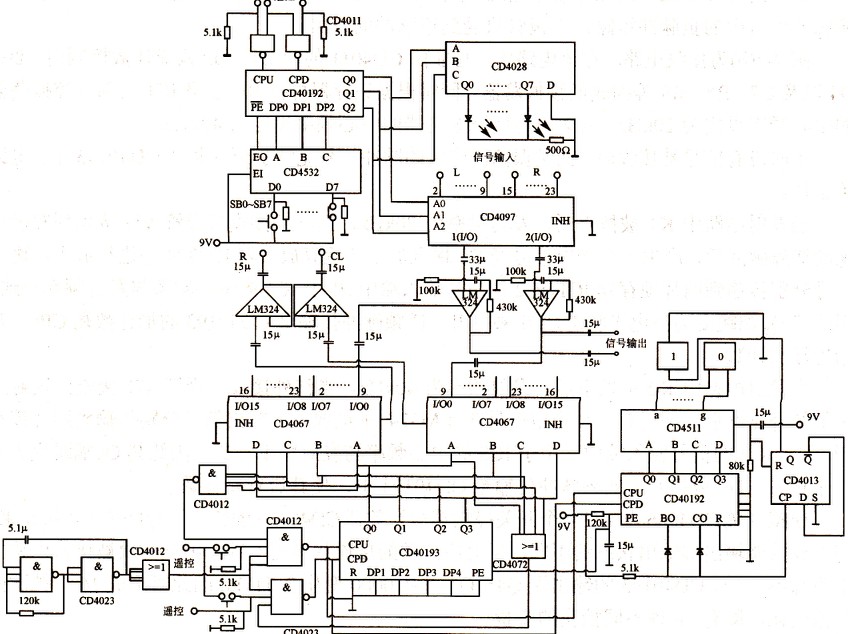

图1音响音量控制电路
（2）音量控制电路。由两片CD4067、与非门CD4012、或非门CD4072、计数器CD40 1 93以及与非门CD4023等构成。当CD401 93的输出端输出全为低电平时，禁止减计数脉冲输入，信号接地，无输出。当CD40193的输出端输出全为高电平时，禁止加计数脉冲输入，信号无衰减，输出最大。

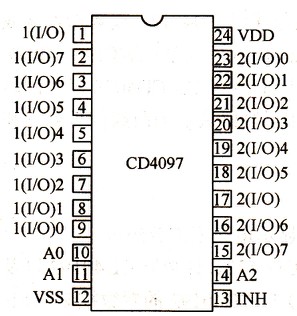

图2 CD4097引脚图
（3）音量显示电路。主要由CD40192、译码器CD4511、CD4028以及触发器CD4013等组成。CD4028的输出可以直接驱动发光二极管发光，显示通道状态。当CD40 1 3受触发时，其输出端输出高电平，可以使数码管进行显示，表明16音量状态。
芯片介绍
CD4097为双8选4模拟开关。通过其地址输入端状态来控制各个通道的模拟转换开关。
（1）CD4097 引脚
CD4097引脚图如图2所示。引脚功能如表1所示。

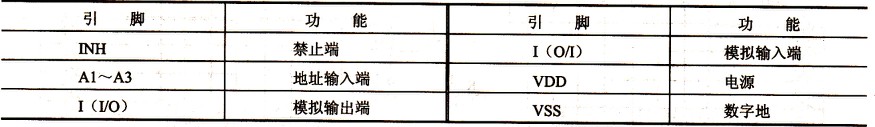

表1CD4097引脚功能说明
（2）CD4097的功能表，如表2所示

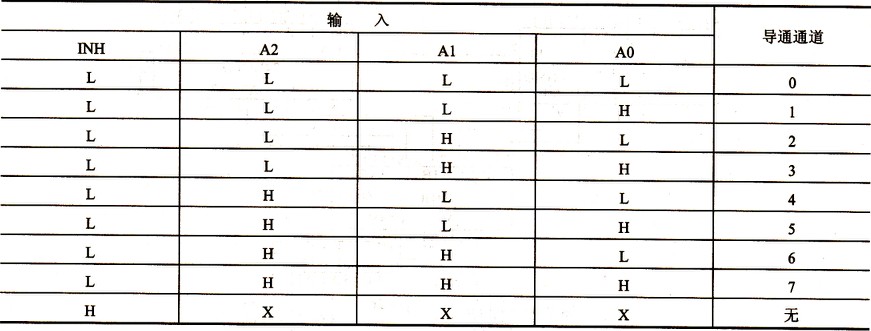

表2 CD4097功能表
（3）CD4097特性
极限值：
①电源电压：－0．5～18V；
②输入电压：J。5～rDD＋0．5V；
③储存温度范围：－65～150℃；
④焊接温度：265＇C；
⑤导通电流：25mA；
⑥负载电阻：100Ω；￣
⑦推荐工作条件：
·电源电压：3～15V；
·输入电压：0～‰。
⑧工作环境温度：
·M类：－55～125＇C；
·R类：－55～85＇C；
·E类：－40～85＇C。
