基于MC14107的数控直流稳压电源
QooIC.com 新闻出处：电子市场 | 发布时间：2010/12/27 15:13:05
0 引言
利用MC14107型十进制计数／脉冲分配器集成电路构成的数控直流稳压电源典型电路如图8－4所示，该电路通过控制按钮和数字集成电路控制稳压电路，采用LED发光二极管来指示输出电压值，输出电压为＋3V～＋15V共8档可调，最大输出电流为1．5A。
1 电路结构及主要元器件选择
由图1可知，该数控直流稳压电源由＋12V稳压电路、电压控制／显示电路和稳压输出电路组成。其中，＋12V稳压电路由电源开关SO、电源变压器T、整流桥堆UR、滤波电容C1、CZ、C6、C7和三端稳压集成电路IC1组成。实际应用时，SO常选用250V、触头电流负荷为5A的电源开关；T选用10～15W、二次电压为15V电源变压器；UR选用2A、50V整流桥堆；ICl选用LM78l2或CW7812型三端稳压集成电路。
电压控制／显示电路由十进制计数／脉冲分配器集成电路IC3及控制按钮51、复位按钮52、电位器RP、施密特触发器集成电路IC2、电子开关集成电路IC4、IC5和发光二极管LED1～LED8等外围元器件组成。实际应用时，IC3选用MC14107型十进制计数／脉冲分配器集成电路；51和52均选用微型动合按钮；RP选用有机实心可变电阻器；IC2选用CD4093型施密特触发器集成电路；la和IC5均选用CD｛066型电子开关集成电路；Lm1～LED8均选用∮3mm的发光二极管。
稳压输出电路由三端可调稳压集成电路IC6及电阻器R12和电容器C6～C9等外围元件组成。实际应用时，IC6选用LM317型三端可调稳压集成电路。

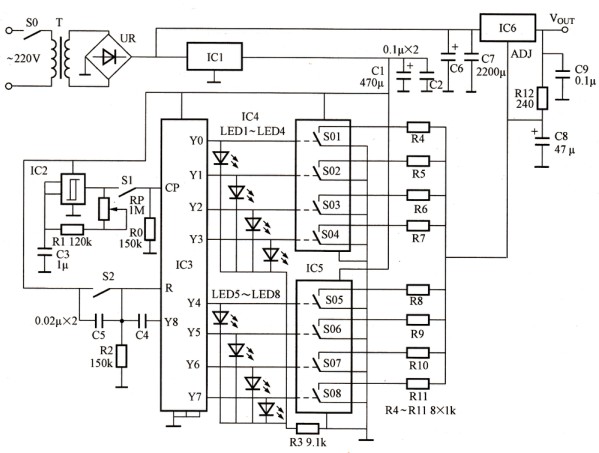

图1利用MCl4l07构成的数控直流稳压电源
2．工作原理
接通电源开关SO，交流220V电压经T降压、UR整流及C6、C7滤波后，一路作为LM317的输人电压；另一路经LM7812稳压为＋12V，给电压控制／显示电路供电。MC14107通电复位后，其YO端输出高电平（Y1～Y8端输出低电平），使CD4066内部的电子开关SOl接通，使R4接入稳压电路，此时的输出电压为＋3V，同时LED1点亮。
按动一下51后，由CD4093和外围元件组成的振荡器产生的脉冲信号经51加至MC14107第14脚（CP端），作为IC的计数脉冲，其Y1端输出高电平（YO端变为低电平），502接通，R5接人稳压电路中，此时的输出电压为＋4．5V，同时LED2点亮。
连续按动51时，MC14l07的YO～Y8端将依次输出高电平，使SOl～508依次接通，电阻器R4～R11被依次接人稳压电路中，LM317依次输出从低至高（＋3V、＋4．5V、＋5V、＋6V、＋7．5V、＋9V、＋12V、＋15V）的8种电压，LED1～LED8依次点亮。
当电路工作于＋3V以外的任一档时，只要按一下复位按钮52，CD4093即清零复位，返回到＋3V最低电压档。
3. 安装与调试
本例介绍的数控直流稳压电源采用数字集成电路技术，故具有电路简洁、性能稳定等特点。目前市面上已有成品出售，使用者根据实际情况选用即可。当自行安装时，常将焊接好的电路板置于自制的塑料盒中，并在控制面板相应位置固定电源开关SO、控制按钮51、复位按钮52和发光二极管LEDI～LED8，且通过专用传输线与通用标准电源插孔连接即可。通电调试时，常将R4～R11分别换成电位器，并调整电位器的阻值，使各档输出电压为标称值，然后再将电位器用合适的固定电阻器替换即可。
