遥控开关控制电路设计方案

　　　　
　　如图1所示是由8—3线编码器74HC148、3－8线译码器74HC 1 3 8、遥控专用解码集成电路VD5027、遥控专用编码集成电路VD5026、三端稳压器LM7806、无线发射器YG300U以及六反相器74HC74等组成的遥控开关控制电路。该电路可用于对各种家用电器和需要多路控制的装置进行遥控，实用性很强。
　　
　　                                                            （a）接收电路

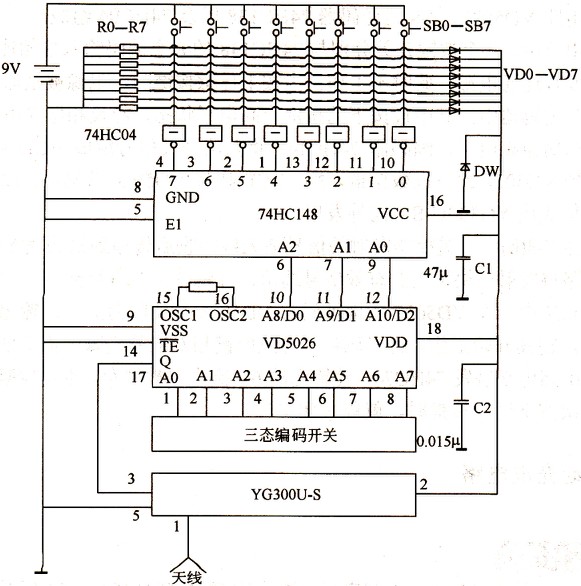

                                                                    （b）发射电路

　　
　　                                                             图1遥控开关控制电路
　　
　　图1（a）为遥控器发射部分电路，它主要由编码器74HC 148、遥控专用编码电路VD5026以及无线发射电路YG300Uˉs三部分组成。图1（b）为接收部分电路，它主要由YG300UˉR、遥控装用解码电路VD5027、3－8线译码器74HC138以及74HC04组成。
　　
　　在遥控器电路中，八个按键开关分别与74HC148的8个编码输入端相连。当没有按键被按下时，电路没有连通电源，此时不工作。当按下任意按键后，电源被接通，产生一个八路开关信号传输至编码器中，其中被按下的按键为高电平状态，经反相器74HC74后变为低电平状态，其余端均为高电平，编码器74HC 148将八路开关信号编成BCD码输出。74HC74的输出又传输到VD5026的三位数据输入端，BCD码经VD5026编码后，以串行编码脉冲方式输入到发射集成块YG300U－S，向外发射。
　　
　　在接收电路1（b）中，遥控器发射的信号被天线接收后传输到集成块YG300U－R中，其内部的选频电路将发射模块发出的有效信号选出，并将该信号进行滤波、放大等处理后输出至解码器VD5027中，在YD5027的地址码与VD5026一致的前提下，输出一个高电平至译码器74HC l 3 8，使其开始工作。经译码后，与发射键相对应的引脚就输出低电平，该低电平经反相器后输出高电平触发74HC74，使输出的6V高电平被锁存，继电器吸合，遥控电器被打开。当再一次按下同一按键时，就能关闭电源。
