HD/SD视频切换台键控特技操作方法

　　视频切换台在演播室的节目制作过程中发挥着核心作用。随着高清时代的来临，切换台的功能也在不断完善和强化。浙江台800 m2高清演播事使用的是KAHUNAHD／SD多格式视频切换台，KAHUNA切换台通过使用同一个主机和同一个控制面板，能同时提供高清和标清操作。它的最新格式融合技术，能够让任何标清节目素材无痕迹地融人高清节目的制作中，而无须做上变换操作。

　　无论是进行标清还是高清节目制作，键的操作在电视节目制作过程中是非常重要的一环。KAHUNA切换台每级M／E上有4个键控器，能够执行完全键（Full），亮度键（Luminance Key），线性键（Linear Key），和色键（Chro—ma Key）的键控特技操作。每个键可以是耦合的、分离的或自键类型。键填充信号可以是视频信号或内部的彩色视频信号。

　　在实际节目制作中，通过使用线性键、亮度键可使输出信号产牛标签效果，例如台标、角标等。而色键则是对不同的源图像产生混合效果，例如虚拟演播室中用计算机产生的虚拟背景来取代原有的蓝色背景，如新闻节目。

　　本文结合KAHUNA切换台，通过日常工作中对亮度键、线性键和色键的实践操作，探讨了相关控制参数的调整。

　　2键控参数调整

　　2.1线性键及亮度键的控制参数调整

　　线性键和亮度键都有同样的控制参数：切割电平（clip），增益（gain）和小透明度调整（opacity）。然而，亮度键还有一个另外的调整参数：键的平滑处理（shaping Onor off）。在KAHUNA视频切换台上，针对每个键操作，还有一个反相键控功能键（invert）。

　　1）clip和gain的调整

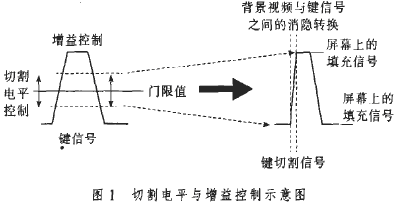

　　调整键控参数（clip和gain）是键控处理的关键，恰当地调整键增益可以抠去前景中任何不想要的内容。这两个参数的设定会影响到键信号的门限电平，其中clip控制门限电平值，而gain控制的是键边缘的柔化程度和半透明区域的透明度。键增益太高时，边缘会显得非常粗糙。键切割信号是黑色的区域，背景信号将会出现在画面上；键切割信号是白色的区域，填充信号将会出现在画面上。其控制图如图1所示。

　　2）opacity调整

　　这是一个对合成的键切割信号（key cut）的增益控制，表现在输出信号中为切割信号与填充信号的叠化程度。当不透明度为100％时输出全为填充信号，当不透明度为O％时输出全为背景信号。不透明度是键控的一个属性，可以控制键的整体是否透明以表明键的强弱程度，它的调整与clip和gain是相互独立的。

　　3）键信号的平滑处理

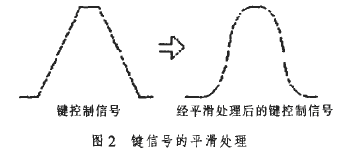

　　如图2所示，键信号的平滑处理这一功能主要是对亮度键的键边缘进行处理，可以简单描述为叠加一个S形的曲线到原来亮度键的切割信号上。这反映在图像上，使键信号的边缘变得更为平滑。这一功能一般不应用于线性键，因为外部设备通常已经对键信号和填充信号进行了一次平滑处理，最好不进行二次平滑处理。

　　4）revert

　　这可以实现对键切割信号的反相功能，与正常键控相反，键控信号白色部分是透明的，而黑色部分是不透明的。反映在图像卜。是使图像出现它相反的画面。

　　2.2色键的控制参数调整

　　KAHUNA视频切换台有许多辅助手段用以帮助获得理想的色键信号。设置一个色键的第一步是在一个ME层上选择一个键，然后为这个键选择一个合适的信号源，这个信号应该会出现在预监屏上。设置一个理想的色键，除了键本身以外，还牵涉到一系列的参数调整，这些调整比其他类型键控的调整要复杂得多。通过参数的调整町以克服由于不恰当的设置演播室色键场景所带来的一系列问题。

　　在色键的运用中，可以控制选择不同的抠像颜色和色调，达到所需的键控效果。在过去简单的色键键控器中，均存在着对抠像色彩的选择和控制。在高级的色键键控器中，还新增了一个颜色采集器（color picker）功能。在预监屏幕上，通过出现在键信号上的一个指针来选择抠像的颜色。所有的色键都存在对色彩的角度控制，从而确定抠像色彩和色调的范围，这可以作为键的一部分。一般来说，角度越大，抠像色彩的范围就越大。KAHUNA视频切换台对于在每个ME上二的每个键都有高质量的色度键控器。在KAHUNA的图形用户界面（GUI）上，在“Keyer—Chroma key”菜单下，触摸color picker区域，一个十字形的光标会出现在预监屏的中心。控制操纵杆使光标移至所需的颜色上，然后执行“TAKE SAMPLE”，一个正方形的颜色采样信号会出现在颜色采集器右侧的方框中。上述是一个最基本的色键设置步骤。而在实际使用过程中要获得理想的抠像效果，还需要进一步细调色键的相关控制参数。

　　KAHUNA视频切换台有一个选项用来对每个输出信号建立一个颜色校正器，包括对AUX的输出信号。操作者可以选择预监键（PVW Key）来监看使用TAKESAMPLE操作后的键信号。

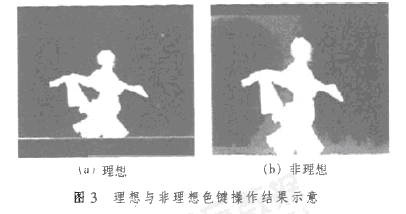

　　如图3a所示，这是一个理想的色键操作结果，图中黑白分明，说明通过色键垛作的景信号与背景信号已按要求理想地叠加在一起，达到了预期的效果。如果操作者将预监输出信号的总伽玛值设置为0.3，这会使键信号的错误部分更明显。但这不会影响其他ME上的预监输出信号。如图3b所示，这是对同一个键信号而言，但已将其的伽玛值设置为0.3。图中部分区域不是完全的黑色，而是灰色。如果操作者使用了这样的键信号，则可能从键信号的背景上获得蓝色，这在低亮度的区域会变得尤其明显。

　　通过上述操作后，可再次执行“TAKE SAMPI.E”，此时十字型的光标处在灰色区域（即先前抠像不理想的区域）用于清理该键信号，以获得理想地键控效果。然后，返回到通常的色键预监输出状态（伽玛值重新设置为正常值），并同到色键菜单。接下来可正确地设置填充信号了。KAHUNA视频切换台对色键有3种不同的参数控制：

　　1）色调控制（hue）、亮度控制（1uminance）、色饱和度（saturation）和色度接受角度（chroma acceptance angle）等几个参数用于选择颜色从而产生一个键信号。当操作者在执行“TAKE SAMPLE”时，此时参数hue，luminance，saturation应该已经设置好了o chroma acceptance angle用在设置键时，加宽接受颜色的角度。这部分参数的自动调整是通过color picker来完成的。

　　2）clip，gain，opacity和luma accepatance参数同样用于处理键信号的边缘，可以通过调整clip和gain参数来使信号的边缘变硬或平滑。

　　3）亮度和色饱和度抑制器（1uma and chroma suppression）和核心控制（coring）。参数主要用于在细调色键参数步骤中，消除图像中存在的一些问题如褪色、噪点及半透明现象。其中参数chroma suppression又称为第二彩色抑制器，它町以改善前景信号中的半透明区域的颜色效果，如改善烟雾、液体、半透明的衣服（某些衬衫的袖子）及头发细节部分的抠像效果。第二彩色抑制器的目的是还原前景中的物体的本来颜色（而不是处于半透明状态）。chroma suppression需要设置到最小值，使背景中颜色不出现；chroma coring被用来调整透明区域；luma coring和luma compensation用于调整透明度的电平。
