基于MAX16823的三通道线性HBLED驱动电路

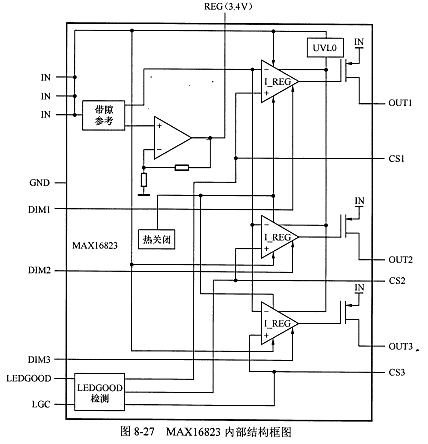

　　MAX16823采用16引脚TQFN-EP封装，内含3个通道线性HBLED驱动器，其内部结构如图8-27所示。MAX16823每个通道的线性驱动器电路与MAX16803非常近似，主要不同点是MAX16823的可调恒定输出电流为5-70mA，在REG端上的稳压器输出为3.4V,3个集成电路的压差都为0.70V，并且增加了LED开路检测功能。

　　MAX16823的引脚LEDGOOD是一个开路漏极输出端，一个逻辑高电平指示3个通道上的LED连接是适当的（GOOD）；一个逻辑低电平则指示一个或更多通道上的LED开路，或者表示在引脚DIM上的信号停留在低电平的时间超过编程的延迟时间。LEDG00D延迟时间由引脚LqC与地之间连接的电容C（LGC）确定，计算公式为：

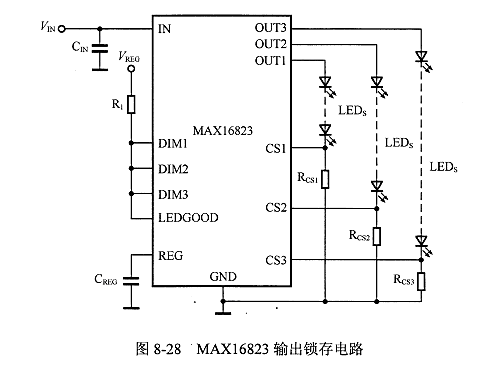

　　MAX16823的引脚DIM1、DIM2、DIM3、LEDGOOD连接在一起，再通过电阻R（1）连接到V（REG）端（3.4V）,如图8-28所示。这种电路在有一个LED开路的情况下，所有的输出将被锁断（Latch-0off）。只要故障状态解除，MAX16823将再次通过周期性供电恢复电流调节。

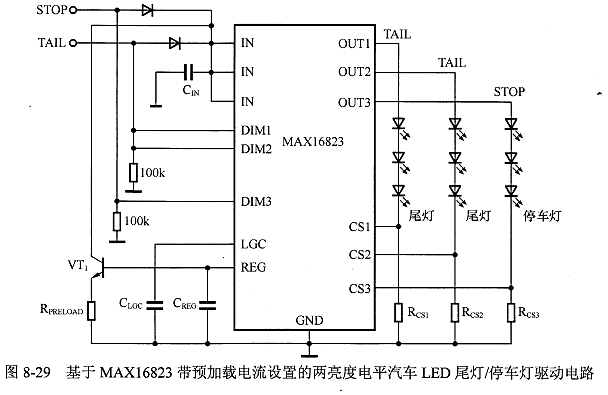

　　MAX16823在汽车LED尾灯／停车灯中每个通道的应用电路基本相同。基于MAX16823带预加载电流设置的两亮度电平汽车LED尾灯／停车灯驱动电路如图8-29所示。在这个电路中，预置负载电流由V（T1）产生，V（T1）的发射极电阻R（PRELOAD)确定预置负载电流的计算公式为：

　　图8-29所示电路与过去的主体控制器一起使用，可以监视汽车后鄯组合灯（RCLs）的最小电流。
