280W功放电源电路图
QooIC.com 新闻出处：电路图之家 | 发布时间：2014/6/27 15:53:33
采用一个300W的工频变压器是不是能很好驱动200W的功率放大器，但是由于金属价格猛涨现在买300W的变压器价格是很高了。

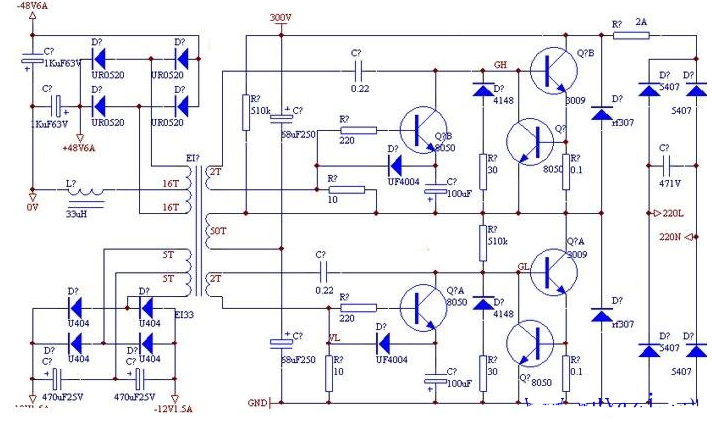

此为本人按老铎的电路图制作了一个输出功率可达280W功放电源，有两组电源输出，+/-36V 3A与 +/-12V 1A.本机结构：输入EMI+输入整流滤波+自激振荡+输出整流滤波+输出低频滤波器。此变压器与工频变压器一样，输出电压响应速度快。
输入电压：220VAC
输出空载电压：DC+/-41v与+/-15V
输出满载电压：DC+/-36V与+/-13V
实际在220VAC输入时，接26.2欧电咀，输出电压为+/-36V
制作要点：
1、 储能电感要选取合适，否则影响输出功率
2、 R1与R2的选取会影响输出功率
3、 D5、D6、D9、D10要选取恢复时间短的二极管
4、 电路上下参数要尽量对称，否则当接大负载时会影响中点电压
5、 四个8050要选用SS8050
