一款7W直流日光灯电路原理图

QooIC.com 新闻出处：电路图之家 | 发布时间：2014/6/3 15:04:41

一般直流日光灯采用分立元件组成，而这个电路由TWH8751功率开关加几个外围元件组成，电路简单、可靠、效率高，可用于停电时或野外照明。

　　电路中采用TWH8751作自激振荡和功率输出开关。电阻R1为供电端控流电阻，电位器RP、电容C1的阻值来决定振荡频率，C2用于滤波和提升电压的利用率，同时可以提升电源的供电效率。

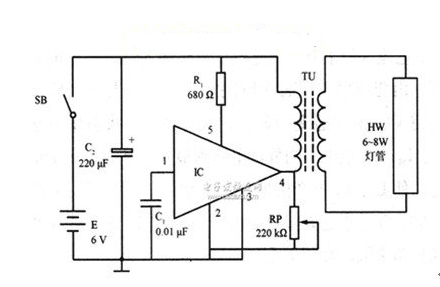

　　以下为一款7W直流日光灯电路原理图：
