基于MAP9000高效率（>90％）可调光/无闪LED驱动设计方案

导读：MAP9000是具有高电压输入LED驱动器，电压范围从90 V到270 V.它可以从整流后的交流电压驱动多个串联LED.在MAP9000能达到最小90%的效率，0.95或更高的功率因子，低总谐波失真小于20%.输出功率范围：6.4W~16.8W.

　　方案主要优势特点：

　　调光器兼容性高，无闪烁

　　功率偏差：±15%

　　电流变化：±6%

　　高功率因子：>0.95

　　较高的光效率：>90%

　　更低的总谐波失真：<20%

　　更高的电流驱动能力，高达180mA

　　采用6x6mm QFN封装12Leads

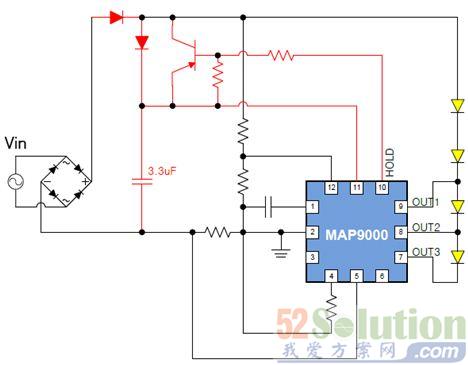

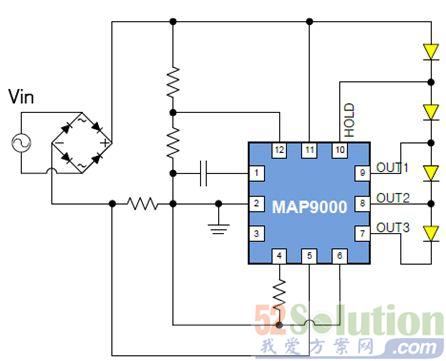

　　原理图：

　　AC Direct

　　可调光

　　无闪烁

　　演示板：

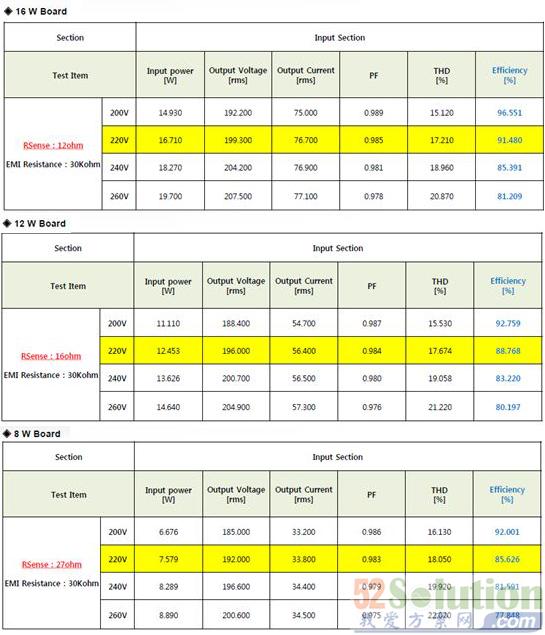

　　测试参数
