一款光耦合隔离电路图

QooIC.com 新闻出处：兴安电路图 | 发布时间：2014/4/22 15:15:44

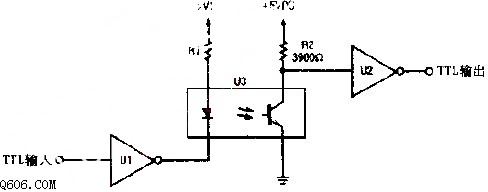

这是一个TTL到TIL的隔离电路，驱动电路是一个集电极开路的TTL反相器，当输入高电平时，反相器输出低电平，这个U1的输出使发光二极管阴极接地将它导通。如图所示是光耦合电路图：
