基于英飞凌ICL8002G非隔离球泡灯低成本解决方案

导读：该解决方案基于英飞凌ICL8002G设计，适用于反激式隔离和降压式非隔离架构方案设计，具有低成本、小体积（40x20x25mm）、高效率（>85%）、高功率因数（>0.95）等特点。

　　方案原理图：

　　原理图部件解析：

　　lF1（Passive Dam per）用于抑制震荡和防止浪涌电流

　　lR1 & C1（Passive Bleeder） 和R5,Q1（active Bleeder）用于维持调光器处于开通状态在低切相角位时。

　　方案特点：

　　调光器兼容性高，无闪烁，调光曲线平滑

　　非隔离拓扑设计，输入电压Vs = 120VAC

　　高效率> 85%

　　低方案成本

　　高功率因数> 0.95

　　体积小（12W方案尺寸40x20x25mm）

　　集成完整保护功能

　　高压启动供电及数字式软启动

　　演示板：

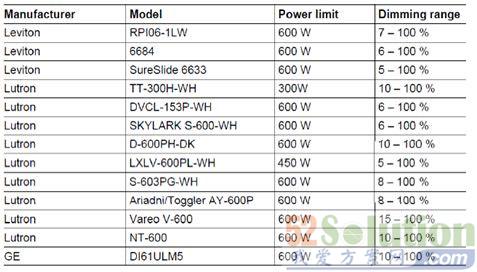

　　完成调光器测试一览：
