三种常见的光伏接线盒介绍

　　导读：光伏接线盒是介于太阳能电池组件构成的太阳能电池方阵和太阳能充电控制装置之间的连接器。它是一门集电气设计、机械设计与材料科学相结合的跨领域的综合性设计。本文主要介绍了三种常见的光伏接线盒及其各自的性能特点，以供大家学习。

　　1.光伏接线盒的主要功能介绍

　　光伏接线盒是介于太阳能电池组件构成的太阳能电池方阵和太阳能充电控制装置之间的连接器。它是一门集电气设计、机械设计与材料科学相结合的跨领域的综合性设计。光伏接线盒的功率是在标准条件：温度25度，AM1.5, 1000W/M2下测试出来的。一般用WP表示，也可以用W表示。其外壳采用进口高级原料生产，具有极高的抗老化，耐紫外线能力；可根据需要可以任意内置2~6个接线端子，并且所有的连接方式采用快接插入式方式连接，主要适用于室外产时间恶劣环境条件下的使用，使用实效长达25年以上。

　　2.简单介绍三种常见的光伏接线盒

　　一、传统型光伏接线盒

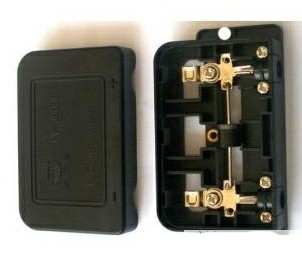

　　传统型光伏接线盒如下图1所示：

　　图1 传统型光伏接线盒示意图

　　传统型光伏接线盒的主要特点有：

　　1）外壳有强大的抗老化、耐紫外线能力；

　　2）符合在室外恶劣的环境下适用；

　　3）PV-JB003-6接线盒专门为太阳能组件设计；

　　4）内部接线座为线路板与塑料两种材料；

　　5）电缆采用焊接式及装配不同的二级管可以改变接线盒的功率。

　　二、封胶密封小巧型光伏接线盒

　　封胶密封小巧型光伏接线盒如下图2所示：

　　图2 封胶密封小巧型光伏接线盒示意图

　　封胶密封小巧型光伏接线盒的特点主要包括：

　　1）具备卓越的耐高低温、防火、抗老化和耐紫外线性能，能满足室外恶劣环境条件下长期使用要求；

　　2）优异的防水和防尘效果，采用灌胶方式密封；

　　3）小外形，超薄设计，结构简洁实用，同时适用于90W的晶硅光伏组件或者薄膜光伏组件；

　　4）汇流条和线缆的连接分别采用焊接和压接方式，电气性能安全可靠。

　　三、玻璃幕墙专用型光伏接线盒

　　玻璃幕墙专用型光伏接线盒如下图3所示：

　　图3 玻璃幕墙专用型光伏接线盒示意图

　　玻璃幕墙专用型光伏接线盒的特点有：

　　1）具备卓越的耐高低温、防火、抗老化和耐紫外线性能，能满足室外恶劣环境条件下长期使用要求；

　　2）优异的防水和防尘效果，采用灌胶方式密封；

　　3）袖珍型超小外形，结构简洁实用，适用于薄膜光伏组件，广泛使用于太阳能光电建筑一体化领域；

　　4）汇流条和线缆的连接分别采用焊接和压接方式，电气性能安全可靠。

　　以上就是今天为大家分享的内容，希望对大家在学习光伏接线盒这块儿的知识起到有效的帮助。
