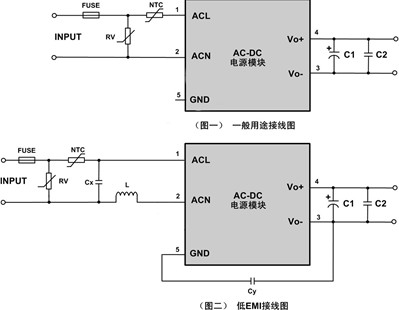

本文今天介绍一款微功率AC-DC的典型应用电路。其中，FUSE为保险丝，NTC为负温度系数热敏电阻，EMI滤波网络。采用电感值为2.2mH/50mA的色环电感，C1为输出滤波电容，容量为470-680μ，能够有效降低纹波，耐压降额大于70%.C2为104陶瓷高频去耦电容。本电路可不加任何外接电路直接工作，必要时，可按如下配置加外接电路，进一步的优化。如下图所示。
