基于ARM Cortex-A9的Wandboard开发板研究

　　导读：基于ARM Cortex-A9,可扩展的单、双核和四核产品，最高1.2 GHz,具有ARMv7、Neon、VFPv3和TrustZone支持，集成了32kB指令和数据L1高速缓存以及256kB~1MB的L2高速缓存，具有一流的3D和2D图像与高清视频。本文针对i.MX 6系列产品的Wandboard开发板进行研究分析。

　　1  概述

　　Freescale公司的i.MX 6系列多核应用处理器采用ARM Cortex-A9架构，包括单核、双核和四核系列，工作频率高达1.2GHz,支持ARMv7、Neon、VFPv3和Trustzone,集成了32kB指令和数据L1高速缓存以及256kB~1MB的L2高速缓存，具有一流的3D和2D图像与高清视频。处理器可提供新一代多媒体性能，主要用在下一代消费类电子（IPTV、IP电话、平板电脑、电子书）、工业领域（智能工业控制系统，人机接口）、手提医疗设备以及汽车电子等。

　　2  i.MX 6系列产品主要特性

　　?基于ARM Cortex-A9,可扩展的单、双核和四核产品，最高1.2 GHz,具有ARMv7、Neon、VFPv3和TrustZone支持；

　　?32kB指令和数据L1高速缓存，256kB~1MB L2高速缓存；

　　?多数据流功能的高清视频引擎，提供1080p60解码、1080p30编码和3D视频回放、高清高性能系列；

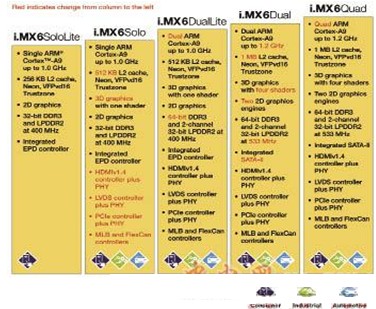

　　表1 i.MX 6 系列产品分类特性

　　?高级3D图形性能，最高为四着色器，200MT/s,OpenCL支持；

　　?独立的2D和/或顶点加速引擎，实现了较佳的用户界面体验；

　　?立体图像传感器支持3D影像；

　　?集成市场特定的I/O,其中可以包括HDMI1.4、集成PHY、SD3.0、多个USB2.0端口、千兆以太网、SATA-II带集成PHY、PCI Express带集成PHY、MIPI CSI、MIPI DSI、MIPI HSI、MLB和FlexCAN（用于汽车）；

　　?全面的安全功能，包括，加密加速器，高保障的引导和防篡改保护；

　　?可选集成EPD显示控制器，用于电子阅读器和类似用途；

　　2  i.MX 6系列产品应用处理器框图

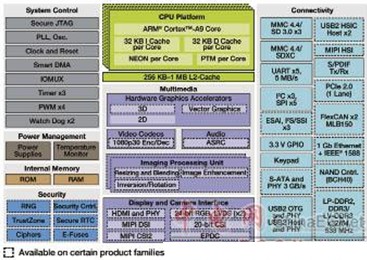

　　图1 i.MX 6 系列产品应用处理器框图

　　i.MX 6 系列产品应用处理器通过高性能系列集成的3D图形引擎，具有超逼真的3D游戏和更丰富的用户界面，积极的电源管理，可以高清多流视频回放（在高性能系列），引脚和软件兼容单、双、四核系列，能够轻松地设计出新一代产品，广泛的产品组合。

　　3  i.MX 6系列产品开发板Wandboard

　　Wandboard是一个基于i.MX6多核ARM Cortex-A9系列处理器的低成本电路板。包括基于EDM标准的核模块和一个简单的扩展基板。

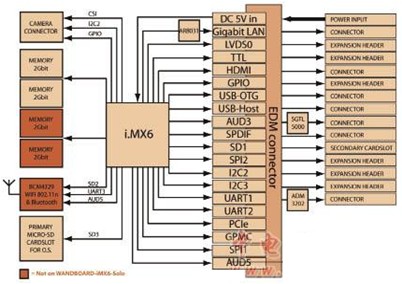

　　图2 i.MX 6开发板Wandboard框图

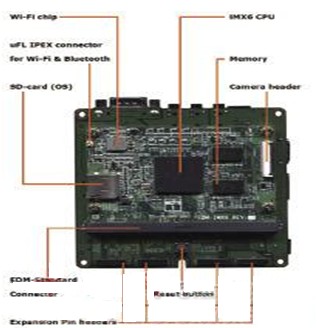

　　图3 i.MX 6开发板Wandboard外形图（正面）

　　Wandboard是一款基于飞思卡尔i.MX6系列应用处理器的，低成本开发板。产品有单核、双核和四核。Wandboard功能齐全，包括板上WIFI/蓝牙（双核和四核）、千兆以太网、HDMI、摄像头输入（MIPI-CSI2） ,以及一组扩展头。

　　4  i.MX 6系列产品应用分析

　　该i.MX6系列多媒体处理器包含了丰富的多媒体功能选择，包括：最多4个ARM的Cortex A9处理器（速度高达1.2GHz），一个片上的图形处理单元（GPU），支持高清视频编码和解码的视频处理单元（VPU），板上千兆以太网，PCI-Express,3个显示接口（HDMI、LVDS、MIPI-DSI）和CMOS并行接口，以及常用的外设，如USB、I2C、SPI和UART.

　　i.MX 6系列产品可应用于车载信息娱乐系统、数字标牌、电子阅读器、片式电脑、人机界面、家庭能源管理系统、智能工业控制系统、便携式医疗等领域中。
