基于TPS65580的三通道同步降压转换器参考设计方案

　　导读：TPS65580是一款先进三端输出 D-CAP2模式同步降压转换器芯片，该芯片使系统设计工程师在完成为多种终端设备提供电源稳压器时，提供具有成本效益、低器件数量、低待机电流的解决方案。

　　TI公司的TPS65580是一款先进三端输出 D-CAP2模式同步降压转换器芯片，该芯片使系统设计工程师在完成为多种终端设备提供电源稳压器时，提供具有成本效益、低器件数量、低待机电流的解决方案。TPS65580芯片主控回路采用D-CAP2模式控制，使得在没有外部补偿器件的情况下，提供高效快速的瞬态响应。

　　TPS65580适用于低等效串联电阻（ESR）输出电容器，如POSCAP或SP-CAP,也适用于超低ESR陶瓷电容。该器件提供了方便快捷的操作，其输入电压为4.5V~18V.

　　TPS65580的封装为4.4mm×6.5mm的20引脚的TSSOP（PWP），工作环境温度范围为-40℃~85℃。

图1 TPS65580内部方框图

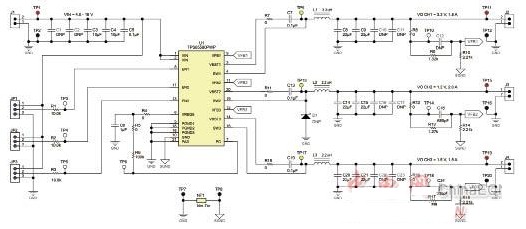

　　图2 TPS65580方案原理图

　　TPS65580主要特性

　　?先进的D-CAP2控制模式

　　?快速瞬态响应

　　?环路补偿无需外部零件

　　?兼容陶瓷输出电容器

　　?宽输入电压范围：4.5V~18V

　　?输出电压范围：0.76V~7.0V

　　?高效集成FET优化的低占空比应用

　　?2.5A时为160MΩ（高压侧）和130MΩ（低端）

　　?1.5A时为250MΩ（高压侧）和230mΩ（低端）

　　?高初始参考精度

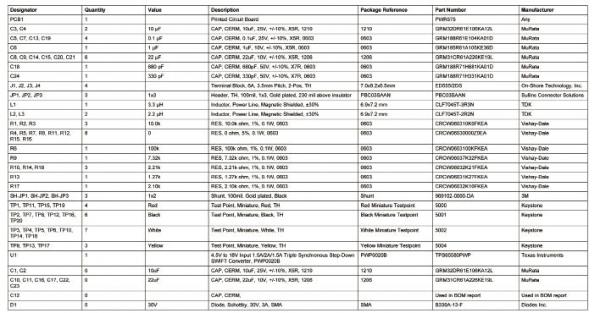

　　表1 TPS65580方案材料清单

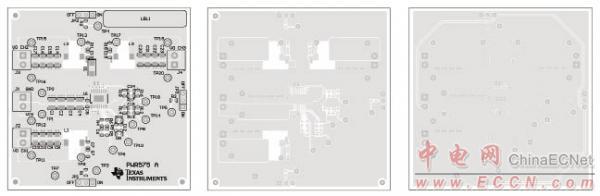

　　图3 PCB元件布局图（1）

　　?低侧RDS（on）无损耗电流感应

　　?固定1.2ms软启动

　　?无外流预偏置软启动

　　?700kHz的开关频率

　　?逐周期过流限制控制

　　?OCL、OVP、UVP、UVLO、TSD保护

　　?打嗝定时器过载保护

　　?上电良好

　　?具有集成升压PMOS自适应栅极驱动器开关

　　?OCP恒定，热补偿RDS（ON）（4000ppm /°）

　　?20引脚HTSSOP

　　TPS65580应用

　　?低功耗系统负载点调节，应用范围广

　　?数字电视电源

　　?网络家庭终端

　　?数字机顶盒（STB）

　　?DVD播放机/录像机

　　?游戏机及其他

　　TPS65580方案

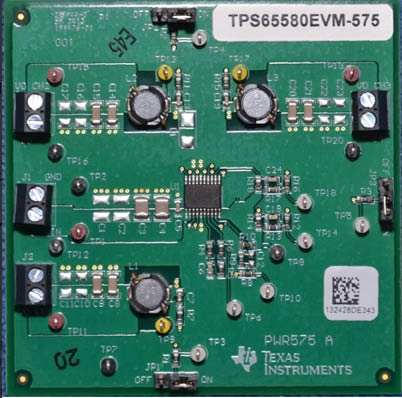

　　德州仪器（TI）的TPS65580EVM-575评估模块（EVM）是一个全组装和测试的电路，用于评估TPS65580同步降压转换器。该EVM包含一个额定电压为12 V的输入输出同步降压转换器，有三个输出通道。输出通道1为3.3V,1.5A,通道2为1.2V,2.0A,而通道3为1.5V,1.5A.其输入电压范围为4.5V~18V.TPS65580可以控制每个输出通道和良好的组合电源功能。TPS65580采用DCAP2控制，其伪固定开关频率为700kHz,用于快速瞬态响应（较小的输出电容）。

　　图4 PCB元件布局图（2）

　　TPS65580参考方案特点

　　?同步降压转换器

　　?3路输出

　　?内部慢启动

　　?宽输入电压，最高18V

　　?集成FET
