延迟吸合继电器开关控制电路图

QooIC.com 新闻出处：电子工程世界 | 发布时间：2014/2/17 14:55:38

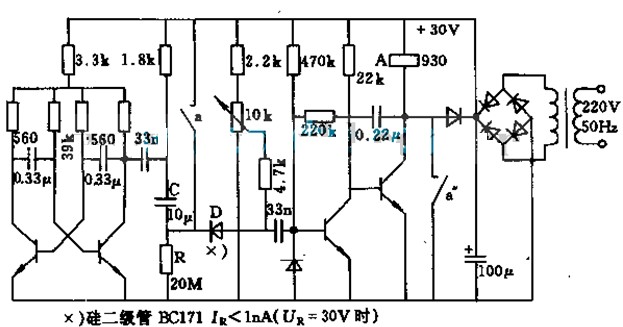

　　本文介绍的是一款延迟吸合继电器开关控制电路图。如下图所示，在接通电源后，时间流程开始电容C首先放电而后通过20M 从点电阻充电。
