今天介绍的是电动机的过电流保护电路。当电动机启动时，按一下带锁扣式按钮SBi,启动结束（电动机转速稳定后），再按一下SBi,这时保护电路投入工作。对于启动时间短（如数秒）的电动机，SBi也可采用普通按钮，只要在启动过程中一直按着SBi即可。

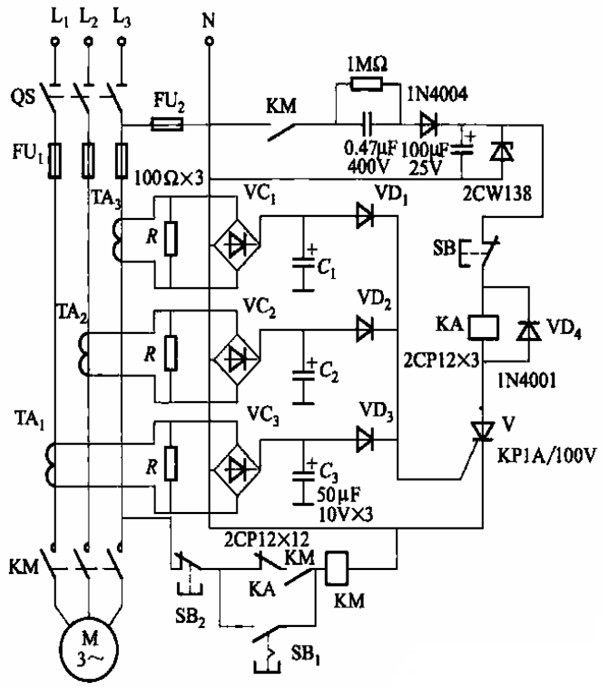

电动机正常运行时，电流互感器TAi~TA3次级感应电势较小，也不足以触发晶闸管V.如下图所示。
