基于VIPER26LD的隔离反激式AC/DC电源参考设计方案

　    导读：VIPER26LD是一款包含一个800 V雪崩耐用性电源，一个PWM控制器，用户定义的过流限制，反馈网络断线保护，迟滞热保护，软启动和安全自动重新启动的离线转换器。本文主要介绍了基于VIPER26LD的隔离反激式AC/DC电源参考设计方案。经分析验证本方案是专为电源而设计的一款低成本的和节省空间的解决方案。

　　ST公司的VIPER26LD是一款离线转换器。该器件是一种离线转换器，包含一个800 V雪崩耐用性电源，一个PWM控制器，用户定义的过流限制，反馈网络断线保护，迟滞热保护，软启动和安全自动重新启动（故障情况下）。

　　该器件提前频率抖动降低了EMI滤波器的成本。突发模式操作和非常低电耗，有助于满足节能法规所定的标准。

　　1.方案设计的系统框图及原理图

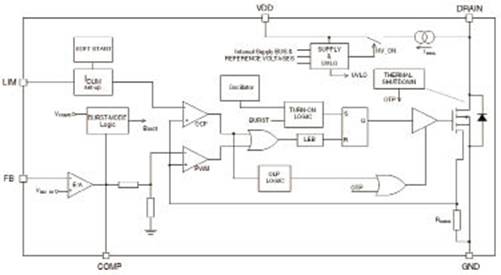

　　图1 VIPER26LD内部方框图

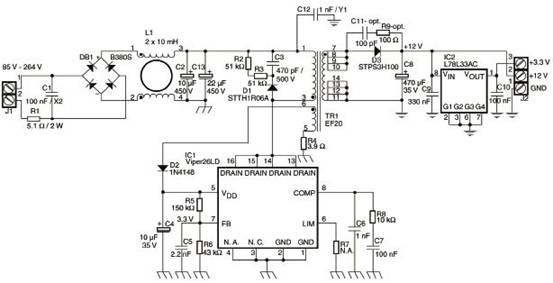

　　图2 VIPER26LD方案原理图

　　2.VIPER26LD主要特性

　　800V雪崩耐用电源

　　PWM操作，频率抖动，用于低EMI

　　工作频率

　　- 60kHz的L型

　　- 115kHz H型

　　待机功耗<50mW在265VAC

　　限制电流设定点可调

　　板载软启动

　　故障状态后安全自动重启

　　迟滞热关断

　　3.VIPER26LD的应用

　　辅助电源电器

　　电能计量

　　LED驱动器

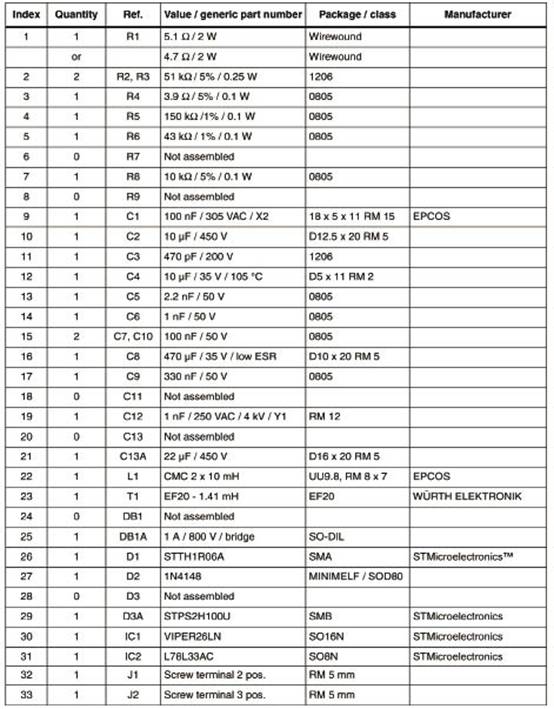

　　表1 VIPER26LD方案材料清单

　　SMPS机顶盒，DVD播放机和录像机

　　4.VIPER26LD方案总述

　　STEVAL-ISA081V1是一个隔离式的SMPS,能够在很宽的输入电压范围内，提供12W输出。它是专为电源而设计的，是低成本的和节省空间的解决方案。

　　图3  PCB元件布局图

　　STEVAL-ISA081V1 SMPS采用初级调节，产生12V额定输出电压。此板基于VIPER 26LD单片转换器在一个封装中，集成了高电压MOSFET和PWM控制器。

　　文件包含一个基本的技术说明演示板（原理图，PCB细节和材料清单），以及基本的测量（负载调节，效率，待机行为，EMI和热性能数据）。文件的最后部分包含了如何设置不同的输出电压（10V~18V），以及如何提高工作效率（最高86%）的建议。
