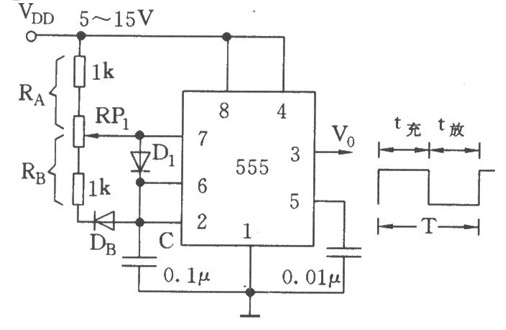

如下图所示，本电路中只要一加上电压VDD,振荡器便起振。刚通电时，由于C上的电压不能突变，即2脚电位的起始电平为地电位，使555置位，3脚呈高电平。C通过RA、D1对其充电，充电时间，
当C上电压充到阈值电平2/3 VDD时，555复位，3脚转呈低电平，此时C通过Dl、RB、555内部的放电管放电，放电时间
.设占空比为D,则，
.调节RP1,当其中心头滑向最上端时，
,当RP1中心头滑向最下端时，
