TDA2009是一种较为常见且价格实惠的高保真功放集成块。额定功率为2×10W.电源电压为8~28V.最大输出电流为3.5A.具有过热保护电路。（2×10W,THD=0.5%）

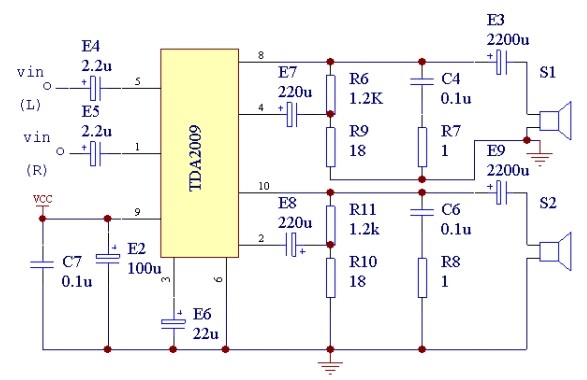

以下为一款TDA2009单电源功放应用电路，据采用该芯片所做的几套功放来看，效果还是很不错的，经检测没有出任何故障。主要电路图如下。
