CMOS VLSI芯片TH3670C介绍

　　1 概述

　　HT3670C本身带有18种器械的广泛音域，并注入了36个韵律，可提供特殊的音响柔度总量，另外，还有便于调节节拍的音量键控。这种高品质的CMOS VLSI除具有重播（replay）和解调基调（demo key）功能外，还可外部音键垫整（keypad）调节以及对内部音响处理电路进行控制。

　　HT3670嵌入了完整功能的8-bit微控制器，因而可为多变和多功能的音响输出提供控制。其音响输出则通过4声道电子音调合成器（Electronic Tone Synthesizer，简写为ETS）和2信道音响处理电路来提供。

　　2 内部结构及封装

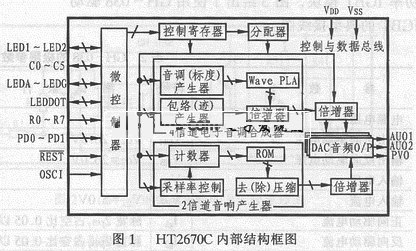

　　HT3670C内部电路主要包括微控制器、控制寄存器、分配器、4信道电子音调合成器、2信道音响产生器、倍增器和数模转换器（DAC）音频输出/处理（OIP）电路等，其结构框图如图1所示。

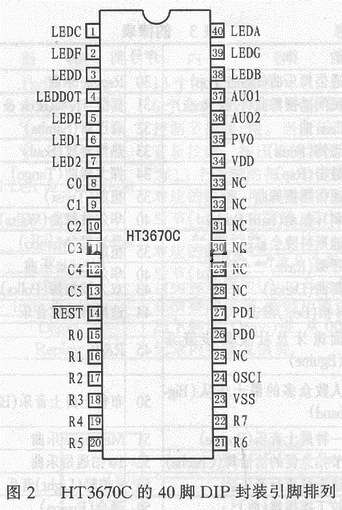

　　HT3670采用40脚DIP封装，其引脚排列如图2所示。表1给出了它的引脚功能说明。

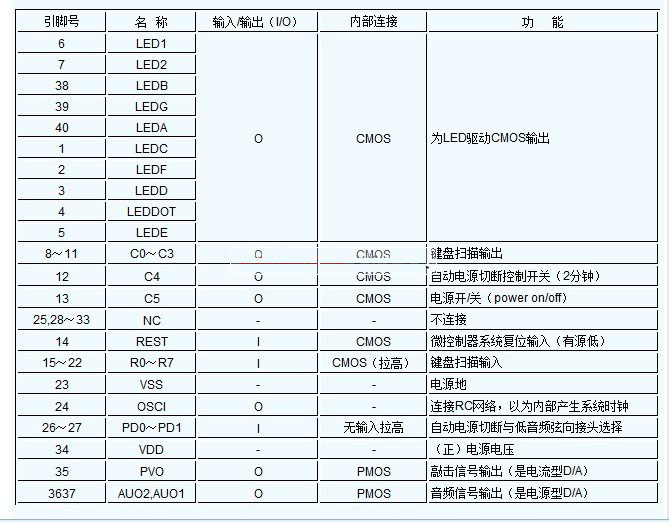

　　表1 引脚及焊点功能描述

　　3 特点及功能

　　3.1 主要特点

　　电子鼓电路TH3670C及应用

　　HT3670C主要特点如下：

　　●低工作电压（VDD）：3.3V～5.2V;

　　●高系统频率（fosc）：3.58MHz;

　　●采用RC型振荡器；

　　●低待机电流（ISTB）：2μA（典型值）；

　　●具有三路8-bit D/A音频输出；

　　●内嵌“Holtek”8-bit微控制器；

　　●具有四信道旋律处理和两信道音响处理能力；

　　●采用八电平主音量控制；

　　●运用功率开/关指示乐谱；

　　●2分钟自动切断报警声响；

　　●具有36个韵律和18种敲击效果；

　　●具有两个7段LED驱动能力；
